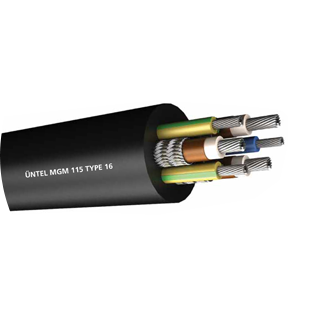

MGM 115 ТИП 16

Оставить заявку

Применяется для поставки землеройных, дробильных машин
и оборудования.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: электролитический, многожильный, луженая медный провод IEC 60228 класс 5
Изоляция: EPR
СЕПАРАТОР: Цветная Текстильная лента для идентификации сердечника.
ЭКРАН: Экран из луженой меди / нейлоновой оплетки поверх фазовых жил. Контрольная жила и заземляющие жилы не экранируются.
СОСТАВ: Все жилы фаз лежат в контакте друг с другом. Между ними закладываются две заземляющие жилы и одна пилотная жила.
ПОКРЫТИЕ: Состав оболочки на основе каучука.
НАРУЖНАЯ ОБОЛОЧКА: Прочная внешняя оболочка из хлоропрена.

Сечение
(мм2)		   3 × 25 + 3 × 10 3 × 35 + 3 × 10 3 × 50 + 3 × 16 3 × 70 + 3 × 25 3 × 95 + 3 × 35
Фазовый проводник
Количество и сечение мм2 3 × 25 3 × 35 3 × 50 3 × 70 3 × 95
Stranding мм 196 / 0,40 276 / 0,40 396 / 0,40 360 / 0,50 475 / 0,50
Диаметр проводника Ном. мм 6,75 8.00 9,75 11,60 12,75
Толщина изоляции мм 1.6 1.6 1,7 1,8 2.0
Общее сечение экрана мм2 25,4 25,4 33 35 год 53
Проводник земли
Количество и сечение мм2 2 × 10 2 × 10 2 × 16 2 × 25 2 × 35
Stranding мм 80 / 0,40 80 / 0,40 126 / 0,40 196 / 0,40 276 / 0,40
Диаметр проводника Ном. мм 4,40 4,40 5,50 6,75 8.00
Толщина изоляции мм 1.0 1.0 1.0 1.0 1.0
Пилот-дирижер
Количество и сечение мм2 1 × 10 1 × 10 1 × 16 1 × 25 1 × 35
Stranding мм 80 / 0,40 80 / 0,40 126 / 0,40 196 / 0,40 276 / 0,40
Диаметр проводника Ном. мм 4,40 4,40 5,50 6,75 8.00
Толщина изоляции мм 1.0 1.0 1.0 1.0 1.0
Детали кабеля
Мин. общий диаметр мм 36,5 39,5 43,9 49,6 58,2
Максимум. общий диаметр мм 40,2 44,7 49,0 55,3 65,0
Мин. радиус изгиба мм 362 403 441 498 585
Радиальный диаметр внешней оболочки мм 5.0 5.0 5.0 5,4 6.0
Максимум. тянущее напряжение кгс 533 580 649 795 1.039
Прил. вес кабеля кг / км 2,77 3,25 4.2 5,65 7,35
Медный вес кг / км 1,298 1,666 2.321 3,276 4,374
Электрические детали
«Номинальный постоянный ток
при температуре окружающей среды 25 ° C»		 А 110 135 170 205 250
Короткий ток ›ток в течение 1 с А 3,45 3,45 4,55 4.82 7.3
Максимум. Сопротивление постоянному току при 20 ° C
Фазовый и заземляющий проводники Ом / км 0,795 0,565 0,393 0,277 0,21
Пилот-дирижер Ом / км 1950 1950 1240 0,795 0,565
3 экрана в параллельном подключении Ом / км 1,10 1,20 1,40 0,70 0,85
