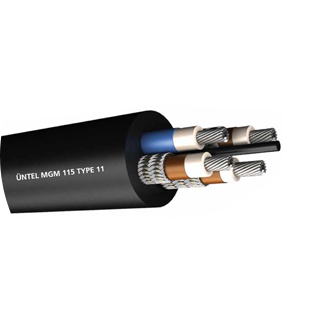

MGM 115 TYPE 11

Используется для поставки землеройных, дробильных машин.
и оборудование.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: электролитический, многопроволочный, луженый медный провод IEC 60228, класс 5
ИЗОЛЯЦИЯ: EPR
СЕПЕРАТОР: Цветная текстильная лента для идентификации сердечника.
ЭКРАН: Экран из луженой меди / нейлоновой оплетки поверх фазовых жил.
МАКЕТ: Все жилы кладутся в контакт друг с другом.
ПОКРЫТИЕ: Состав оболочки на основе каучука.
НАРУЖНАЯ ОБОЛОЧКА: Прочная внешняя оболочка из хлоропрена.

СВЯЗАННЫЕ СТАНДАРТЫ: MGM 115/1985
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 660/1100 В
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 2,5 кВ

Поперечное сечение		3 × 16 + 16
Фазовый проводник
Количество и сечение	мм2	3 × 16
Stranding	мм	126 / 0,40
Диаметр проводника	Ном. мм	5,50
Толщина изоляции	мм	1.5
Пилот-дирижер
Количество и сечение	мм2	1 × 16
Stranding	мм	126 / 0,40
Диаметр проводника	Ном. мм	5,50
Толщина изоляции	мм	1.5
Детали кабеля
Радиальный диаметр внешней оболочки	мм	3.1
Мин. общий диаметр	мм	30,9
Максимум. общий диаметр	мм	34,0
Мин. радиус изгиба	мм	306
Максимум. тянущее напряжение	кгс	384
Прил. вес кабеля	кг / км	2
Медный вес	кг / км	1.1
Электрические детали
«Номинальный постоянный ток при температуре окружающей среды 25 ° C»	А	85
«Номинальный кратковременный ток при температуре окружающей среды 25 ° C»	А	96
Максимум. Сопротивление постоянному току при 20 ° C
Фазовый проводник	Ом / км	1,24
Пилот-дирижер	Ом / км	1,24
4 экрана при параллельном подключении	Ом / км	1.05
Ном. реактивное сопротивление при 50 Гц	Ом / км	0,109
Ном. реактивное сопротивление при 60 Гц	Ом / км	0,131
Мин. сопротивление изоляции при 20 ° C	МОм / км	435
Падение трехфазного напряжения при токе полной нагрузки	мВ / А / м	2,62
