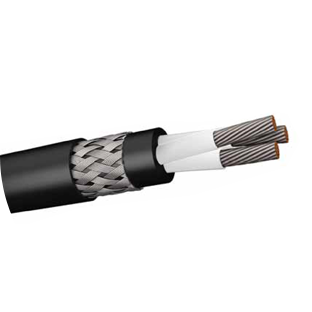

MGT/EPR/ZH/GSWB/SW4
Эти кабели используются для всех видов стационарных
установок в морских установках .
Подробные параметры в КАТАЛОГЕ
ПРОВОДНИК: электролитически отожженные, скрученные луженые медные провода класса 2 или класса 5
БАРЬЕР ДЛЯ ПЛАМЕНИ : слюдяная лента
ИЗОЛЯЦИЯ: эластомерный компаунд типа GP4
ЦВЕТА СЕРДЕЧНИКА: черная пронумерованная
ОБОЛОЧКА на белом : двойные или тройные витые пары скручены слоями.
ЦВЕТ: Черный (другие цвета по запросу)
РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА : Макс. 90ºC
ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА : Макс. 250 ° C
Рабочей температура Фиксированные: -25 ... + 85ºC
FLAME не ПЕРЕДАЧА : МЭК 60332-3-22 Cat.I к
огнестойкому : IEC 60332-3-22 Cat.I к
МАСЛУ УСТОЙЧИВЫМ К
ОЗОНОВОМУ РЕЗИСТЕНТНОМУ К
жаростойкого
УСТОЙЧИВЫЙ К РЫЗРЫВУ
ВОДОСТОЙКИЙ
ГАЛОГ НЕ СОДЕРЖИТ
НИЗКОЕ ВЫДЕЛЕНИЕ ДЫМА
ВЗРЫВООПАСНАЯ СРЕДА УСТОЙЧИВОСТЬ К
УФ
| Номер проводника X Поперечное сечение (мм2) | НАРУЖНЫЙ ДИАМЕТР Мин.-Макс (мм) | КОЭФФИЦИЕНТ МЕДИ (кг / км) | ВЕС КАБЕЛЯ (кг / км) |
|---|---|---|---|
| 1 × 2,5 | 5,8 - 7 | 24 | 64 |
| 1 × 4 | 6,7 - 8 | 38,4 | 90 |
| 1 × 6 | 7,2 - 8,5 | 57,6 | 115 |
| 1 × 10 | 8,1 - 9,5 | 96 | 165 |
| 1 × 16 | 9,3 - 10,7 | 153,6 | 239 |
| 1 × 25 | 11,5 - 13,2 | 240 | 369 |
| 1 × 35 | 12,3 - 14,1 | 336 | 473 |
| 1 × 50 | 14,1 - 15,9 | 480 | 653 |
| 1 × 70 | 15,8 - 17,8 | 672 | 877 |
| 1 × 95 | 18,1 - 20,2 | 912 | 1176 |
| 1 × 120 | 20 - 22,4 | 1152 | 1467 |
| 1 × 150 | 22 - 24,6 | 1440 | 1814 г. |
| 1 × 185 | 24,4 - 27 | 1776 г. | 2235 |
| 1 × 240 | 27,5 - 30,3 | 2304 | 2878 |
| 2 × 1,5 | 9 - 10,4 | 28,8 | 129 |
| 2 × 2,5 | 9,8 - 11,4 | 48 | 164 |
| 2 × 4 | 11,8 - 13,5 | 76,8 | 244 |
| 2 × 6 | 12,9 - 14,6 | 115,2 | 311 |
| 2 × 10 | 14,9 - 16,8 | 192 | 446 |
| 2 × 16 | 17,1 - 19,1 | 307,2 | 632 |
| 2 × 25 | 21,2 - 23,7 | 480 | 978 |
| 2 × 35 | 23,1 - 25,7 | 672 | 1245 |
| 3 × 1,5 | 9,6 - 11 | 43,2 | 155 |
| 3 × 2,5 | 10,4 - 12,1 | 72 | 200 |
| 3 × 4 | 12,6 - 14,3 | 115,2 | 301 |
| 3 × 6 | 13,8 - 15,5 | 172,8 | 389 |
| 3 × 10 | 15,9 - 17,8 | 288 | 565 |
| 3 × 16 | 18,2 - 20,3 | 460,8 | 809 |
| 3 × 25 | 22,9 - 25,4 | 720 | 1273 |
| 3 × 35 | 24,9 - 27,6 | 1008 | 1634 |
| 3 × 50 | 28,5 - 31,3 | 1440 | 2238 |
| 3 × 70 | 32,7 - 35,9 | 2016 г. | 3046 |
| 3 × 95 | 37,5 - 41 | 2736 | 4075 |
| 3 × 120 | 41,3 - 45,3 | 3456 | 5056 |
| 3 × 150 | 45,8 - 49,9 | 4320 | 6275 |
| 3 × 185 | 50,9 - 55,5 | 5328 | 7744 |
| 3 × 240 | 57,5 - 62,4 | 6912 | 9975 |
| 4 × 1,5 | 10,5 - 12,1 | 57,6 | 191 |
| 4 × 2,5 | 11,4 - 13,1 | 96 | 248 |
| 4 × 4 | 13,8 - 15,6 | 153,6 | 374 |
| 4 × 6 | 15,3 - 17,3 | 230,4 | 493 |
| 4 × 10 | 17,7 - 19,7 | 384 | 722 |
| 4 × 16 | 20,3 - 22,8 | 614,4 | 1040 |
| 4 × 25 | 25,5 - 28,1 | 960 | 1633 |
| 4 × 35 | 27,7 - 30,5 | 1344 | 2101 |
| 4 × 50 | 31,8 - 35 | 1920 г. | 2891 |
| 4 × 70 | 36,3 - 39,7 | 2688 | 3921 |
| 4 × 95 | 41,7 - 45,7 | 3648 | 5257 |
| 4 × 120 | 46,2 - 50,3 | 4608 | 6560 |
| 4 × 150 | 51,1 - 55,7 | 5760 | 8127 |
| 4 × 185 | 56,8 - 61,6 | 7104 | 10030 |
| 4 × 240 | 64,3 - 69,8 | 9216 | 12946 |
| 5 × 1,5 | 11,4 - 13,1 | 72 | 228 |
| 5 × 2,5 | 12,7 - 14,4 | 120 | 308 |
| 7 × 1,5 | 12,6 - 14,4 | 100,8 | 289 |
| 7 × 2,5 | 13,9 - 15,6 | 168 | 389 |
| 12 × 1,5 | 16,8 - 18,8 | 172,8 | 508 |
| 12 × 2,5 | 18,7 - 20,8 | 288 | 690 |
| 19 × 1,5 | 19,9 - 22,4 | 273,6 | 739 |
| 19 × 2,5 | 22,1 - 24,7 | 456 | 1008 |
| 27 × 1,5 | 24,3 - 26,9 | 388,8 | 1085 |
| 37 × 1,5 | 27,4 - 30,4 | 532,8 | 1411 |
