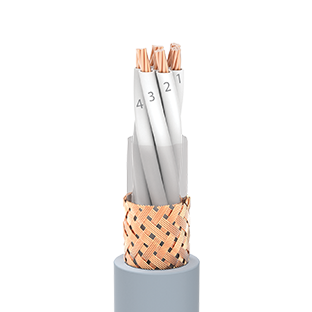

МНОГОЖИЛЬНЫЙ FM2XCH

Оставить заявку

Используется в качестве управляющих и сигнальных кабелей в различном электромеханическом и электронном оборудовании
на морских судах, в большинстве отсеков и открытой палубе судов. Благодаря общему экрану электромагнитные помехи
сведены к минимуму.

Минимальная рекомендуемая температура для установки: -15 °С
Идентификацию жилы, допуски на диаметр, номинальные характеристики и другие сведения см. в разделе технической
информации

Подробные параметры в КАТАЛОГЕ

Проводник :Электролитический, многожильный, отожженный медный провод IEC 60228, класс 2 (класс 5 и/или луженый по запросу)
Изоляция :Компаунд из сшитого полиэтилена (XLPE)
Внутреннее покрытие :Разделительная пленка
Экран :Экран с оплеткой из электролитической меди (мин. покрытие 90%)
Наружная оболочка :Не содержащая галогенов, пожароустойчивая, из компаунда на основе полиолефина (SHF 1)
Цвет :Черный или серый

Конструкция :IEC 60092 / 376
Испытания и материалы :IEC 60092 / 350-360
Пожароустойчивые :IEC 60332 / 1, IEC 60332 / 3-22 кат. A
Содержание галогена :IEC 60754 / 1-2
Выделение дыма :IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
Стойкость к озону :IEC 60811 / 403
Рабочая температура :-40 °C / +90 °C
Мин. радиус изгиба (стационарные) :6xD
Номинальное напряжение :150 / 250 В
Испытательное напряжение :1,5 кВ

Поперечное
сечение (мм²)		 Общий диаметр
(мм)		 Примерный вес
(кг/км)		 Мин. радиус
изгиба,
стационарная
установка (мм)		 Максимальное
сопротивление
проводников
при 20°C (Ом / км)		 Допустимая
нагрузка по
току при 45°C (A)
2×0,5 6.3 60 38 40.4 11
3×0,5 6.6 68 40 40.4 9
4×0,5 7 80 42 40.4 9
5×0,5 7.6 92 46 40.4 7
7×0,5 8 108 48 40.4 7
10×0,5 9.9 149 60 40.4 6
12×0,5 10.2 164 62 40.4 6
16×0,5 11.3 205 68 40.4 5
19×0,5 11.8 230 71 40.4 5
24×0,5 14.1 317 85 40.4 5
30×0,5 14.8 365 89 40.4 4
36×0,5 15.8 412 95 40.4 4
2×0,75 7.1 74 43 26 13
3×0,75 7.5 88 45 26 11
4×0,75 8 102 48 26 11
5×0,75 8.9 125 54 26 9
7×0,75 9.4 147 57 26 8
10×0,75 11.7 205 71 26 7
12×0,75 12.1 225 73 26 7
16×0,75 13.9 318 84 26 6
19×0,75 14.4 352 87 26 6
24×0,75 16.7 438 101 26 6
30×0,75 17.6 509 106 26 5
36×0,75 18.8 587 113 26 5
2×1 7.4 81 45 19.2 16
3×1 7.8 98 47 19.2 13
4×1 8.6 120 52 19.2 13
5×1 9.3 140 56 19.2 11
7×1 9.9 170 60 19.2 10
10×1 12.3 234 74 19.2 9
12×1 12.7 265 77 19.2 8
16×1 14.5 364 87 19.2 8
19×1 15.2 410 92 19.2 7
