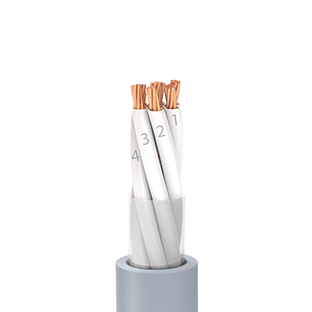

МНОГОЖИЛЬНЫЙ FM2XH

Оставить заявку

Используются в качестве управляющих и сигнальных кабелей в различном электромеханическом и электронном оборудовании
на морских судах, в большинстве отсеков и на открытой палубе судов

Минимальная рекомендуемая температура для установки: -15 °С
Идентификацию жилы, допуски на диаметр, номинальные характеристики и другие сведения см. в разделе технической
информации

Подробные параметры в КАТАЛОГЕ

Проводник :Электролитический, многожильный, отожженный медный провод по IEC 60228, класс 2 (класс 5 и / или луженый по запросу)
Изоляция :Компаунд из сшитого полиэтилена (XLPE)
Внутреннее покрытие :Разделительная пленка
Наружная оболочка :Не содержит галогенов, пожароустойчивая, из компаунда на основе полиолефина (SHF 1)
Цвет :Черный или серый

Конструкция :IEC 60092 / 376
Испытания и материалы :IEC 60092 / 350-360
Пожароустойчивые :IEC 60332 / 1, IEC 60332 — 3-22 кат. A
Содержание галогена :IEC 60754 / 1-2
Выделение дыма :IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
Стойкость к озону :IEC 60811 / 403
Рабочая температура :-40 °C / +90 °C
Мин. радиус изгиба (стационарные) :Для кабелей D ≤ 25 мм 4xD
Для кабелей D > 25 мм 6xD
Номинальное напряжение :150 / 250 В (300)
Испытательное напряжение :1,5 кВ

Поперечное
сечение (мм²)		 Общий диаметр (мм) Примерный вес
(кг/км)		 Мин. радиус
изгиба,
стационарная
установка (мм)		 Максимальное
сопротивление
проводников
при 20°C (Ом / км)		 Допустимая
нагрузка по
току при 45°C (A)
2×0,5 5.5 36 22 40.4 11
3×0,5 5.8 44 24 40.4 9
4×0,5 6.3 53 26 40.4 9
5×0,5 6.8 63 28 40.4 7
7×0,5 7.2 76 29 40.4 7
10×0,5 9.1 108 37 40.4 6
12×0,5 9.4 123 38 40.4 6
16×0,5 10.4 155 42 40.4 5
19×0,5 10.8 175 44 40.4 5
24×0,5 12.7 222 51 40.4 5
30×0,5 13.4 265 54 40.4 4
36×0,5 14.6 315 59 40.4 4
2×0,75 6.3 47 26 26 13
3×0,75 6.7 60 27 26 11
4×0,75 7.2 70 29 26 11
5×0,75 7.9 86 32 26 9
7×0,75 8.6 110 35 26 8
10×0,75 10.7 150 43 26 7
12×0,75 11.3 180 46 26 7
16×0,75 12.5 225 75 26 6
19×0,75 13 255 52 26 6
24×0,75 15.3 324 62 26 6
30×0,75 16.2 390 65 26 5
36×0,75 17.6 455 71 26 5
2×1 6.6 54 27 19.2 16
3×1 7 70 28 19.2 13
4×1 7.6 82 31 19.2 13
5×1 8.5 104 34 19.2 11
7×1 9.1 128 37 19.2 10
10×1 11.5 182 46 19.2 9
12×1 11.9 208 48 19.2 8
16×1 13.1 265 53 19.2 8
19×1 14 310 56 19.2 7
