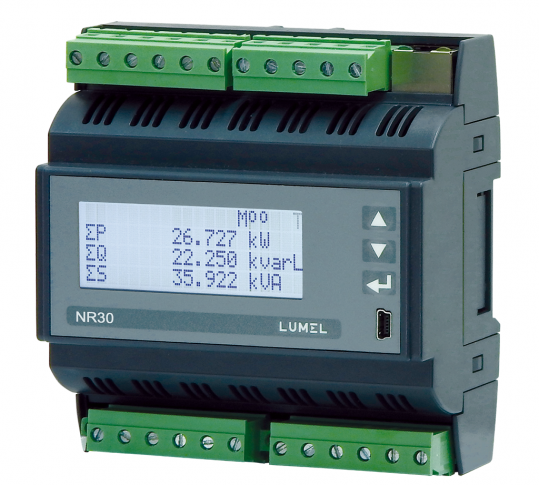

Монтируемый на рейку трехфазный сетевой счетчик с Ethernet и записью NR30

Предназначен для прямых (до 63 А) и косвенных измерений в 3-фазных 4-проводных/3-проводных симметричных и несимметричных системах.

Измерение и запись 54 параметров силовой сети в 1-фазных 2-проводных или 3-фазных 3- или 4-проводных симметричных и несимметричных системах.
Гармоники до 63-й по току и напряжению
ЖК-экран с подсветкой, полностью настраиваемый пользователем
- 22 страницы, по 3 параметра на каждой
- 1 страница с презентацией гармоник
Показания включают значения запрограммированных соотношений
Память минимальных и максимальных значений.
2 настраиваемых тревожных выхода.
- Режим контрольного реле для тревожных выходов – дополнительная функция
  Чтобы активировать функцию, закажите соответствующий лицензионный ключ – подробности в коде заказа. Функцию также можно активировать на устройствах, которые уже были установлены на объекте после обновления программного обеспечения.
- Режим супервизорного реле позволяет обнаруживать следующие события:
  - падение или рост напряжения
  - текущее падение или рост
  - потеря фазы
  - дисбаланс тока или напряжения
  - последовательность фаз
- Пользователь может указать:
  - пороги контролируемых событий
  - контроль фазового реле
  - память состояния реле
  - задержка включения/выключения реле
  - состояние реле после того, как событие произошло.
Дополнительно: с дополнительным модулем аналоговых выходов - тип S4AO (4 выхода по току или по напряжению)
Цифровой выход RS-485 - протокол MODBUS
Запись до 32 измеряемых параметров во внутреннюю память 8 Гб
Современный и удобный интерфейс Ethernet 10/100 BASE-T:
- протокол: MODBUS TCP/IP, HTTP, FTP,
- услуги: www-сервер, ftp-сервер, DHCP-клиент
- протокол: MQTT - дополнительная функция
  Чтобы активировать протокол, закажите соответствующий лицензионный ключ – подробности в коде заказа. Протокол также можно активировать на устройствах, которые уже были установлены на объекте после обновления программного обеспечения.
Широкий диапазон напряжения питания
- 85..253 В переменного тока или 90..300 В постоянного тока
- 20..40 В переменного тока или 20..60 В постоянного тока
Программирование параметров с помощью бесплатного программного обеспечения eCon.
Резервный аккумулятор RTC.
Современный дизайн позволяет устанавливать счетчик в модульные распределительные устройства в соответствии с EN 62208 (счетчик имеет ширину 6 модулей) на рейку 35 мм,
Внешние размеры: 105 х 110 х 60 мм.
