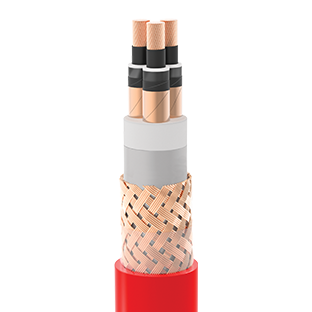

MVCECH 12 / 20 (24) kB
Распределение среднего напряжения, передача электроэнергии между генератором в машинном отделении и
электрическими машинами. Используется в качестве стационарных кабелей в различном электромеханическом и
электронном оборудовании. Благодаря общему экрану электромагнитные помехи сведены к минимуму.
Минимальная рекомендуемая температура для установки: -15 °С
Идентификацию жилы, допуски на диаметр, номинальные характеристики и другие сведения см. в разделе технической
информации
Подробные параметры в КАТАЛОГЕ
Проводник : Электролитический, многожильный, отожженный медный провод по IEC
60228, класс 2 (класс 5 и / или луженый по запросу)
Экран проводника :Полупроводящий слой
Изоляция : Компаунд HF HEPR
Изоляционный экран : Полупроводящий слой
Экран жилы : Медная полоса
Подушка :Подушка из компаунда, не содержащего галогенов
Экран : Экран с оплеткой из электролитической меди (покрытие 90%)
(оплетка из луженой медной проволоки по запросу)
Наружная оболочка : Не содержащая галогенов, пожароустойчивая, полиолефиновый
компаунд, SHF 1 (SHF2 по запросу)
Цвет :Красный
Конструкция : IEC 60092 / 354
Испытания и материалы :IEC 60092 / 350-360
Пожароустойчивые :IEC 60332 / 1-2, IEC 60332 / 3- 22 кат. A
Содержание галогена : IEC 60754 / 1-2
Выделение дыма : IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
Стойкость к озону : IEC 60811 / 403
Эффективность экранирования (для типа Emc) : DIN EN 50147-1
Рабочая температура : -40 °C / +90 °C
Мин. радиус изгиба (стационарные): Для одножильных кабелей 12 x D
Для трехжильных кабелей 9 x D
Номинальное напряжение : 12 / 20 кВ
Испытательное напряжение : 42 кВ
Поперечное сечение (мм²) | Общий диаметр (мм) | Примерный вес (кг/км) | Мин. Радиус изгиба, стационарная установка (мм) | Максимальное сопротивление проводников при 20°C (Ом / км) | Допустимая нагрузка по току при 45°C (A) |
---|---|---|---|---|---|
1 x 35 | 29,1-33,7 | 1410 | 404 | 0.524 | 157 |
1 x 50 | 31,0-35,9 | 1600 | 430 | 0.387 | 196 |
1 x 70 | 31,7-36,7 | 1860 | 440 | 0.268 | 242 |
1 x 95 | 33,8-39,1 | 2210 | 470 | 0.193 | 293 |
1 x 120 | 36,3-42,1 | 2700 | 505 | 0.153 | 339 |
1 x 150 | 37,9-43,8 | 3030 | 526 | 0.124 | 389 |
1 x 185 | 39,5-45,7 | 3450 | 548 | 0.0991 | 444 |
1 x 240 | 42,-48,9 | 4170 | 586 | 0.0754 | 522 |
1 x 300 | 45,1-52,2 | 4950 | 626 | 0.0601 | 601 |
3 x 35 | 56,9-65,8 | 5120 | 592 | 0.524 | 110 |
3 x 50 | 58,9-68,1 | 5730 | 613 | 0.387 | 137 |
3 x 70 | 62,4-72,2 | 6710 | 650 | 0.268 | 169 |
3 x 95 | 66,5-76,9 | 7970 | 692 | 0.193 | 205 |
3 x 120 | 69,9-80,9 | 9130 | 728 | 0.153 | 237 |
3 x 150 | 74,1-85,8 | 10400 | 772 | 0.124 | 272 |
3 x 185 | 78,2-90,6 | 12020 | 815 | 0.0991 | 311 |
3 x 240 | 83,4-96,5 | 14450 | 868 | 0.0754 | 365 |
3 x 300 | 89,3-103,3 | 17300 | 930 | 0.0601 | 421 |
