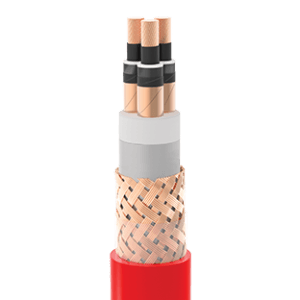

MVCECH 3.6 / 6 (7.2) kB

Распределение среднего напряжения, передача электроэнергии между генератором в машинном отделении и
электрическими машинами. Используется в качестве стационарных кабелей в различном электромеханическом и
электронном оборудовании. Благодаря общему экрану электромагнитные помехи сведены к минимуму.

Минимальная рекомендуемая температура для установки: -15 °С
Идентификацию жилы, допуски на диаметр, номинальные характеристики и другие сведения см. в разделе технической
информации

Подробные параметры в КАТАЛОГЕ

Проводник : Электролитический, многожильный, отожженный медный провод IEC
60228, класс 2 (класс 5 и/или луженый по запросу)
Экран проводника : Полупроводящий слой
Изоляция : Компаунд HF HEPR
Изоляционный экран : Полупроводящий слой
Экран жилы : Медная полоса
Подушка : Подушка из компаунда, не содержащего галогенов
Экран : Экран с оплеткой из электролитической меди (покрытие 90%)
(оплетка из луженой медной проволоки по запросу)
Наружная оболочка : Не содержащая галогенов, пожароустойчивая, полиолефиновый
компаунд, SHF 1 (SHF2 по запросу)
Цвет : Красный

Конструкция: IEC 60092 / 354
Испытания и материалы : IEC 60092 / 350-360
Пожароустойчивые : IEC 60332 / 1-2, IEC 60332 / 3-22 кат. A
Содержание галогена : IEC 60754 / 1-2
Выделение дыма : IEC 61034 / 1-2 (DIN EN 50268 / 1-2)
Стойкость к озону : IEC 60811 / 403
Эффективность экранирования (для типа Emc) : DIN EN 50147-1
Рабочая температура : -40 °C / +90 °C
Мин. радиус изгиба (стационарные) : Для одножильных кабелей 12 x D
Для трехжильных кабелей 9 x D
Номинальное напряжение : 3,6 / 6 кВ
Испытательное напряжение : 12,5 кВ
