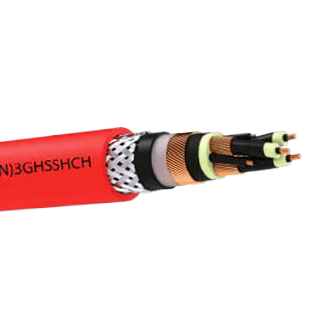

(N)3GHSSHCH

Эти кабели используются для подключения мобильного рабочего оборудования, в шахтах и ​​подземных выработках с

опасными средами, при стационарной эксплуатации, высоковольтных трансформаторов в горных выработках и туннелях.

Жилы: гибкий медный электролитический провод в соотв. согласно DIN VDE 0295 - Класс 5
Изоляция Основные жилы : соединение EPR типа 3GI3
Контрольные жилы : соединение EPR типа 3GI3
Защитный проводник: Изготовлен из простых медных проводов или оплетки из медной проволоки, наложенной концентрически вокруг каждой основной жилы
Электрическое поле: экструдированный внутренний и внешний резиновый полупроводниковый слой Для
управления: кабели 3,6 / 6 кВ только внешний полупроводящий слой
Идентификация жил Основные жилы: Естественный цвет, дизайн в соотв. в соответствии с DIN VDE 0250, часть 1,
пилотные сердечники: черного цвета с цифровой кодировкой
Lay Up: Три основных проводника наложены на три пилотных управляющих жилы во внешнем промежутке. Защитные жилы концентрически намотаны на изоляцию силовых жил.
Внутренняя оболочка: специальный безгалогенный и огнестойкий состав HFFR.
Мониторинг: полупроводящая лента + общая концентрическая прокладка медных проводов и жилы
: синтетическая лента поверх проводов
Внутренняя оболочка: специальный не содержащий галогенов и огнестойкий состав HFFR
Броня: оплетка из оцинкованной стальной проволоки, охват минимум 75%
Наружная оболочка: специальный не содержащий галогенов и огнестойкий состав HFFR
Цвет: красный или черный

Номинальное напряжение: 3,6 / 6 кВ 6/10 кВ 8,7 / 15 кВ 2/20 кВ 18/30 кВ
переменного тока Испытательное напряжение: 11 кВ 17 кВ 24 кВ 29 кВ 43 кВ
Макс. Допустимое:
рабочее напряжение переменного тока: 4,2 / 7,2 кВ 6,9 / 12 кВ 10,4 / 18 кВ 13,9 / 24 кВ 20,8 / 36 кВ
Макс. Допустимое:
Рабочее напряжение постоянного тока: 5,4 / 10,8 кВ 9/18 кВ 13,5 / 27 кВ 18/36 кВ 27/54 кВ
Мин. Радиус изгиба:
Допустимая нагрузка при токе: В соотв. согласно DIN VDE 0298 часть 3
Рабочая температура: Согласно DIN VDE 0298, часть 4
Фиксированное: -40 ° C… + 80 ° C
Мобильное: + 5 ° C… + 80 ° C
Макс. Растягивающая нагрузка кабеля: 15 Н / мм²
Макс. Кручение: 25º / м. Скорость передвижения
:Максимум. 30 м / мин
Минимальное расстояние для:
изменения направления: 20 XD
