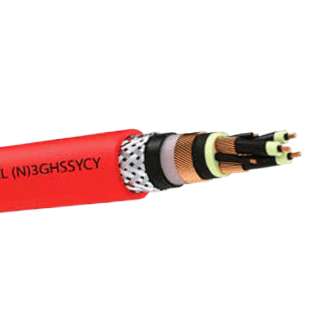

(N)3GHSSYCY

Эти кабели используются для подключения мобильного рабочего оборудования в шахтах и ​​подземных выработках с опасными средами, при стационарной эксплуатации, высоковольтных трансформаторов в горных выработках и туннелях.

подробные параметры в КАТАЛОГЕ

Проводники Гибкий медный электролитический провод в соотв. с DIN VDE 0295 - Класс 5
Изоляция Главные жилы 3GI3 типа ЭПР соединение
Пилот управления Сердечники 3GI3 типа ЭПР соединение
защитного провода сделанного из обыкновенного медные провода или медного провода плетения отстое концентрично вокруг каждого основного ядра
Электрическое поле управления Экструдированный внутренний и наружный резиновые Полупроводниковая слой Для 3,6 / 6
Идентификация жил Основные жилы Естественная окраска, дизайн в соотв. в соответствии с DIN VDE 0250, часть 1,
пилотные сердечники черного цвета с цифровой кодировкой
Lay Up Три основных проводника наложены друг на друга с тремя контрольными контрольными жилами во внешнем промежутке. Защитные жилы концентрически намотаны поверх изоляции силовых жил.
Внутренняя оболочка. Соединительный
проводник для мониторинга соединений из ПВХ типа YM5. Полупроводящая лента + общая концентрическая прокладка медных проводов и синтетическая лента поверх проводов
Внутренняя оболочка Броня ПВХ пластикат типа ДМВ6 в соотв. согласно DIN VDE 0276-603 Оплетка из оцинкованной стальной проволоки, охват минимум 75% ST2 Тип согласно IEC 60502
Наружная оболочка из ПВХ пластиката типа DMV6 в соотв. согласно DIN VDE 0276-603
Цвет: красный или черный

Номинальное напряжение: 3,6 / 6 кВ 6/10 кВ 8,7 / 15 кВ 12/20 кВ 18/30 кВ
переменного тока Испытательное напряжение: 11 кВ 17 кВ 24 кВ 29 кВ 43 кВ
Макс. Допустимое рабочее напряжение переменного тока: 4,2 / 7,2 кВ 6,9 / 12 кВ 10,4 / 18 кВ 13,9 / 24 кВ 20,8 / 36 кВ
Макс. Допустимое рабочее напряжение постоянного тока: 5,4 / 10,8 кВ 9/18 кВ 13,5 / 27 кВ 18/36 кВ 27/54 кВ
Мин. Радиус изгиба Пропускная способность по току: соотв. согласно DIN VDE 0298 часть 3
Рабочая температура: Согласно DIN VDE 0298, часть 4
Фиксированное: -40 ° C… + 80 ° C
Мобильное: + 5 ° C… + 80 ° C
Макс. Растягивающая нагрузка кабеля: 20 Н / ммÇ
Макс. Кручение: 25º / м.
Скорость передвижения : макс. 30 м / мин.
Минимальное расстояние для изменения направления: 20 XD
