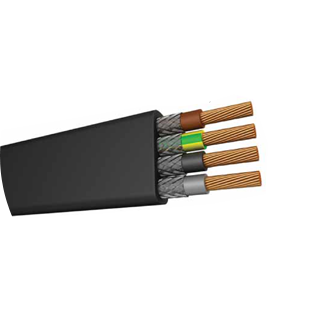

(N)GFLCGÖU

Особенно используется для лифтов, кранов, напольных конвейерных систем, лифтов и транспортных линий. Благодаря плоской конструкции рекомендуется для применений, где пространство минимально и требуется меньший радиус изгиба по сравнению с круглыми кабелями.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: электролитический отжиг, 25 мм2
и выше класса 6, до класса 5 многопроволочные одножильные медные провода (луженые жилы по запросу)
СЕПАРАТОР: На проводник можно наклеить подходящую ленту.
ИЗОЛЯЦИЯ: Эластомерный компаунд типа GI1
ИДЕНТИФИКАЦИЯ ОСНОВА: В соотв. согласно VDE 0293-308
ЭКРАН: Оплетка луженых медных проводов
ОБОЛОЧКА: эластомерная смесь типа 5ГМ3
ЦВЕТ: Черный (другие цвета по запросу)

РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА: Макс. 60ºC
ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА: Макс. 200ºC
РАБОЧАЯ ТЕМПЕРАТУРА: фиксированная: -40 ° C… + 60 ° C
Мобильный: -25ºC… + 60ºC
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА: VDE 0298-3 Таб. 3
ТЕКУЩАЯ ГРУЗОПОДЪЕМНОСТЬ: VDE 0298-4
ОГНЕСТОЙКИЙ: VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1
МАСЛОУСТОЙЧИВЫЙ: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1
ОЗОНУСТОЙЧИВЫЙ
ХОЛОДОСТОЙКИЙ
ВЛАГОУСТОЙЧИВОСТЬ
EX-PROOF
УСТОЙЧИВОСТЬ К УФ
ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ

Cross Section (mm2)	Overall Diameter Min. — Max. (mm)	Approximate Weight (kg / km)
4 x 1,5	6,2 x 17,8 — 7,2 x 20,4	220
4 x 2,5	7,2 x 21,6 — 8,3 x 24,8	320
4 x 4	10,1 x 27,8 — 11,6 x 31,9	505
4 x 6	10,1 x 29,8 — 11,6 x 34,1	605
4 x 10	11,0 x 34,6 — 12,7 x 39,6	840
4 x 16	13,0 x 39,8 — 14,9 x 45,7	1180
4 x 25	14,4 x 45,1 — 16,5 x 51,7	1605
4 x 35	16,3 x 52,8 — 18,7 x 60,5	2520
4 x 50	19,1 x 61,8 — 21,7 x 66,0	2860
4 x 70	20,8 x 71,8 — 24,75 x 75,8	4790
4 x 95	23,25 x 80,2 — 27,25 x 84,0	5950
4 x 120	28,05 x 91,8 — 31,05 x 96,8	7750
5 x 1,5	5,95 x 26,55 — 7,95 x 28,55	440
5 x 2,5	7,25 x 30,65 — 9,25 x 32,65	590
5 x 4	8,55 x 34,75 — 10,55 x 36,75	770
5 x 6	9,15 x 37,75 — 11,15 x 39,75	920
5 x 10	10,65 x 45,25 — 12,65 x 47,25	1290
5 x 25	14,85 x 61,45 — 16,85 x 63,45	2490
7 x 1,5	5,95 x 34,85 — 7,95 x 36,85	570
7 x 2,5	7,25 x 40,35 — 9,25 x 42,35	790
7 x 4	8,55 x 45,85 — 10,55 x 47,85	1010
7 x 6	9,15 x 50,05 — 11,15 x 52,05	1220
7 x 10	10,0 x 57,6 — 12,0 x 59,6	1550
7 x 25	15,0 x 82,8 — 17,0 x 84,8	3350
7 x 35	16,3 x 94,8 — 18,7 x 99,8	4500
8 x 1,5	7,2 x 34,6 — 8,3 x 39,6	470
8 x 2,5	7,25 x 43,2 — 9,25 x 45,2	830
10 x 1,5	7,55 x 47,9 — 8,55 x 49,9	810
12 x 1,5	8,1 x 52,0 — 8,0 x 54,0	796
12 x 2,5	7,75 x 65,1 — 9,6 x 69,0	1020
24 x 1,5	8,15 x 112,6 — 9,15 x 114,6	1930
24 x 2,5	9,05 x 130,6 — 11,05 x 132,6	2760
