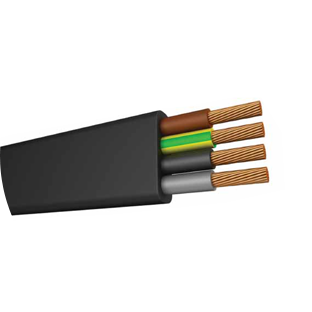

NGFLGÖU — CRANEFLEX
Благодаря плоской конструкции рекомендуется для применений, где пространство минимально и требуется меньший радиус изгиба по сравнению с круглыми кабелями.
подробные параметры в КАТАЛОГЕ
ПРОВОДНИК: электролитический отжиг, 25 мм2 и выше класса 6, до класса 5 многопроволочные одножильные медные провода (луженые жилы по запросу) СЕПАРАТОР: На проводник можно наклеить подходящую ленту. ИЗОЛЯЦИЯ: Эластомерный компаунд типа GI1 ИДЕНТИФИКАЦИЯ ОСНОВА: В соотв. по VDE0293-308 ОБОЛОЧКА: эластомерная смесь типа 5GM2 ЦВЕТ: Черный (другие цвета по запросу)
РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА: Макс. 60ºC ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА: Макс. 200ºC РАБОЧАЯ ТЕМПЕРАТУРА: фиксированная: -40 ° C… + 60 ° C Мобильный: -25ºC… + 60ºC МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА: VDE 0298-3 Таб. 3 ТЕКУЩАЯ ГРУЗОПОДЪЕМНОСТЬ: VDE 0298-4 ОГНЕСТОЙКИЙ: VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 МАСЛОУСТОЙЧИВЫЙ: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1 ОЗОНУСТОЙЧИВЫЙ ХОЛОДОСТОЙКИЙ ВЛАГОУСТОЙЧИВОСТЬ EX-PROOF УСТОЙЧИВОСТЬ К УФ
| Cross Section (mm2) | Overall Diameter Min. — Max. (mm) | Approximate Weight (kg / km) |
|---|---|---|
| 4 x 1,5 | 5,6 x 15,8 — 6,4 x 17,5 | 220 |
| 5 x 1,5 | 5,6 x 19,8 — 6,4 x 21,5 | 280 |
| 7 x 1,5 | 5,6 x 26,1 — 6,4 x 29,1 | 380 |
| 8 x 1,5 | 5,6 x 29,3 — 6,4 x 32,0 | 420 |
| 10 x 1,5 | 6,0 x 38,5 — 7,0 x 41,5 | 580 |
| 12 x 1,5 | 6,0 x 44,5 — 7,0 x 48,5 | 690 |
| 24 x 1,5 | 11,5 x 51,0 — 13,0 x 55,0 | 1330 |
| 4 x 2,5 | 7,0 x 19,2- 8,2 x 21,2 | 350 |
| 5 x 2,5 | 7,0 x 23,7- 8,2 x 25,7 | 430 |
| 7 x 2,5 | 7,0 x 31,0 — 8,2 x 34,0 | 560 |
| 8 x 2,5 | 7,0 x 35,5 — 8,2 x 38,5 | 630 |
| 12 x 2,5 | 7,6 x 52,8 — 8,8 x 56,8 | 1020 |
| 24 x 2,5 | 15,0 x 67,0 — 17,0 x 72,5 | 2300 |
| 4 x 4 | 8,2 x 22,7 — 9,6 x 25,0 | 490 |
| 5 x 4 | 8,2 x 28,2 — 9,6 x 31,4 | 630 |
| 7 x 4 | 8,2 x 37,8 — 9,6 x 40,8 | 830 |
| 4 x 6 | 8,7 x 24,5 — 10,3 x 27,1 | 600 |
| 5 x 6 | 8,7 x 31,5 — 10,3 x 34,5 | 780 |
| 7 x 6 | 8,7 x 41,5 — 10,3 x 44,5 | 1010 |
| 4 x 10 | 10,1 x 30,6 — 11,2 x 33,4 | 840 |
| 5 x 10 | 10,1 x 38,0 — 11,2 x 41,5 | 1060 |
| 4 x 16 | 11,8 x 35,5 — 13,1 x 38,8 | 1210 |
| 5 x 16 | 11,8 x 44,0 — 13,1 x 47,6 | 1540 |
| 7 x 16 | 12,4 x 60,0 — 13,7 x 64,4 | 2140 |
| 4 x 25 | 13,7 x 44,8 — 15,0 x 48,1 | 1650 |
| 5 x 25 | 14,2 x 54,0 — 15,5 x 58,6 | 2160 |
| 4 x 35 | 15,7 x 50,3 — 17,0 x 53,3 | 2200 |
| 4 x 50 | 18,0 x 57,5 — 19,6 x 61,5 | 3000 |
| 4 x 70 | 21,0 x 65,8 — 22,6 x 70,5 | 4250 |
| 4 x 95 | 23,6 x 74,0 — 25,2 x 78,7 | 5300 |
| 4 x 120 | 26,0 x 82,1 — 27,6 x 86,7 | 6500 |
| 4 x 185 | 26,2 x 110,0 — 29,0 x 122,0 | 9795 |
