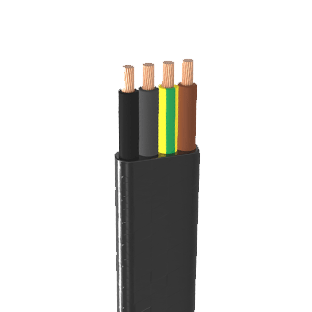

NGFLGÖU — CRANEFLEX
Особенно используется для лифтов, кранов, напольных конвейерных систем, лифтов и фестонных систем.
Благодаря плоской конструкции рекомендуется для применений, где пространство минимально и требуется
меньший радиус изгиба по сравнению с круглыми кабелями.
подробные параметры в КАТАЛОГЕ
ПРОВОДНИК: Медные провода класса 6 сечением до 25 мм2, сечением 25 мм2 и выше, провода класса 5. (луженый провод по запросу) СЕПАРАТОР: На проводник можно наклеить подходящую ленту. ИЗОЛЯЦИЯ: резиновая смесь типа 3GI3 ИДЕНТИФИКАЦИЯ ОСНОВА: В соотв. по VDE0293-308 ОБОЛОЧКА: эластомерный компаунд типа 5GM3 ЦВЕТ: Черный (другие цвета по запросу)
КОНСТРУКЦИЯ: DIN VDE 0250-809 ОБЩИЕ ТРЕБОВАНИЯ: DIN VDE 0250-1 РУКОВОДСТВО ПО ПРИМЕНЕНИЮ: DIN VDE 0298-3 ЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-501, 503, 508 НЕЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-401, 402, 602, 303, 615 В УСЛОВИЯХ ПОЖАРА ИСПЫТАНИЯ: DIN VDE 0472-803, 804 ОГНЕСТОЙКИЙ: VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1 МАСЛОУСТОЙЧИВЫЙ: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 300/500 В, (0,6 / 1 кВ) МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 0,7 / 1,2 кВ МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА: 0,9 / 1,8 кВ ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 3,5 кВ РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА: Макс. 90ºC ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА: Макс. 250ºC РАБОЧАЯ ТЕМПЕРАТУРА ФИКСИРОВАННОЕ: -50ºC… + 90ºC МОБИЛЬНЫЙ: -35ºC… + 90ºC МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА: VDE 0298-3 Таб. 3 ТЕКУЩАЯ МОЩНОСТЬ: VDE 0298-4 СКОРОСТЬ НАМОТКИ В СИСТЕМАХ FESTOON: 180 м / мин ПОРТАЛ (РАБОТА С НАБИВКАМИ): Нет приложения МАКСИМУМ. НАГРУЗКА НА РАСТЯЖЕНИЕ КАБЕЛЯ: 15 Н / мм2 для статического 30 Н / мм2 для динамического
| Поперечное сечение (мм2) | Общий диаметр Мин. - Макс. (мм) | Приблизительный вес (кг / км) |
|---|---|---|
| 4 х 1,5 | 5,6 х 15,8 - 6,4 х 17,5 | 220 |
| 5 х 1,5 | 5,6 х 19,8 - 6,4 х 21,5 | 280 |
| 7 х 1,5 | 5,6 х 26,1 - 6,4 х 29,1 | 380 |
| 8 х 1,5 | 5,6 х 29,3 - 6,4 х 32,0 | 420 |
| 10 х 1,5 | 6,0 х 38,5 - 7,0 х 41,5 | 580 |
| 12 х 1,5 | 6,0 х 44,5 - 7,0 х 48,5 | 690 |
| 24 х 1,5 | 11,5 х 51,0 - 13,0 х 55,0 | 1330 |
| 4 х 2,5 | 7,0 х 19,2 - 8,2 х 21,2 | 350 |
| 5 х 2,5 | 7,0 х 23,7- 8,2 х 25,7 | 430 |
| 7 х 2,5 | 7,0 х 31,0 - 8,2 х 34,0 | 560 |
| 8 х 2,5 | 7,0 х 35,5 - 8,2 х 38,5 | 630 |
| 12 х 2,5 | 7,6 х 52,8 - 8,8 х 56,8 | 1020 |
| 24 х 2,5 | 15,0 х 67,0 - 17,0 х 72,5 | 2300 |
| 4 х 4 | 8,2 х 22,7 - 9,6 х 25,0 | 490 |
| 5 х 4 | 8,2 х 28,2 - 9,6 х 31,4 | 630 |
| 7 х 4 | 8,2 х 37,8 - 9,6 х 40,8 | 830 |
| 4 х 6 | 8,7 х 24,5 - 10,3 х 27,1 | 600 |
| 5 х 6 | 8,7 х 31,5 - 10,3 х 34,5 | 780 |
| 7 х 6 | 8,7 х 41,5 - 10,3 х 44,5 | 1010 |
| 4 х 10 | 10,1 х 30,6 - 11,2 х 33,4 | 840 |
| 5 х 10 | 10,1 х 38,0 - 11,2 х 41,5 | 1060 |
| 4 х 16 | 11,8 х 35,5 - 13,1 х 38,8 | 1210 |
| 5 х 16 | 11,8 х 44,0 - 13,1 х 47,6 | 1540 |
| 7 х 16 | 12,4 х 60,0 - 13,7 х 64,4 | 2140 |
| 4 х 25 | 13,7 х 44,8 - 15,0 х 48,1 | 1650 |
| 5 х 25 | 14,2 х 54,0 - 15,5 х 58,6 | 2160 |
| 4 х 35 | 15,7 х 50,3 - 17,0 х 53,3 | 2200 |
| 4 х 50 | 18,0 х 57,5 - 19,6 х 61,5 | 3000 |
| 4 х 70 | 21,0 х 65,8 - 22,6 х 70,5 | 4250 |
| 4 х 95 | 23,6 х 74,0 - 25,2 х 78,7 | 5300 |
| 4 х 120 | 26,0 х 82,1 - 27,6 х 86,7 | 6500 |
| 4 х 185 | 26,2 х 110,0 - 29,0 х 122,0 | 9795 |
