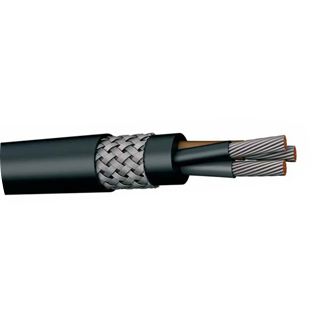

(N)GRDGCGÖU

Эти кабели соединяют движущиеся компоненты машин и погрузочно-разгрузочных устройств, испытывающих высокие механические нагрузки, а также подходят для частых операций по гибке.

Благодаря индивидуальной структуре плетения снижает электромагнитное воздействие до минимального уровня.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Отожженные электролитическим способом многожильные луженые медные провода класса 5 (гладкий провод по запросу)
СЕПАРАТОР: На проводник можно наклеить подходящую ленту.
ИЗОЛЯЦИЯ: Эластомерный компаунд типа 3GI3
ИДЕНТИФИКАЦИЯ ОСНОВА: В соотв. согласно VDE 0293-308
ИДЕНТИФИКАЦИЯ СЕРДЕЧНИКА: Все жилы или пары оплетены луженой медной проволокой (сердечники мин.% 60, пары мин.% 80)
СЕПАРАТОР: Поверх наложенного материала можно наклеить подходящую ленту.
ВНУТРЕННЯЯ ОБОЛОЧКА: эластомерная смесь
НАРУЖНАЯ ОБОЛОЧКА: 5GM1b Тип эластомерного компаунда
ЦВЕТ: Черный (другие цвета по запросу)

РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА: Макс. 60ºC
ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА: Макс. 200ºC
РАБОЧАЯ ТЕМПЕРАТУРА: фиксированная: -40 ° C… + 60 ° C
Мобильный: -25ºC… + 60ºC
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА: VDE 0298-3 Таб. 3
ТЕКУЩАЯ ГРУЗОПОДЪЕМНОСТЬ: VDE 0298-4
ОГНЕСТОЙКИЙ: VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1
МАСЛОУСТОЙЧИВЫЙ: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1
ОЗОНУСТОЙЧИВЫЙ
ХОЛОДОСТОЙКИЙ
ВЛАГОУСТОЙЧИВОСТЬ
СОПРОТИВЛЕНИЕ МЕХАНИЧЕСКИМ НАПРЯЖЕНИЯМ
EX-PROOF
УСТОЙЧИВОСТЬ К УФ
ЭЛЕКТРОМАГНИТНАЯ СОВМЕСТИМОСТЬ

Cross Section (mm2)	Overall Diameter Min. — Max. (mm)	Approximate Weight (kg / km)
4 x 4	15,0 — 18,0	495
4 x 6	17,2 — 20,2	700
4 x 10	19,9 — 23,0	940
3 x 16 + 3 x 16 / 3	27,8 — 30,8	1630
3 x 25 + 3 x 16 / 3	30,9 — 33,9	2070
3 x 35 + 3 x 16 / 3	33,1 — 36,1	2450
3 x 50 + 3 x 25 / 3	38,6 — 41,6	2740
3 x 16 + 3 x 2,5	22,8 — 25,9	1200
3 x 25 + 3 x 4	25,7 — 29,0	1610
3 x 35 + 3 x 10	29,6 — 32,8	2300
3 x 70 + 3 x 10	41,4 — 44,6	4100
3 x 95 + 3 x 16	45,2 — 48,2	5040
