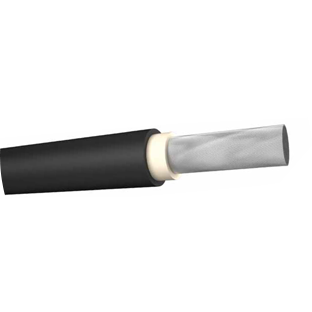

(N)SGAFCMÖU

Они используются в рельсовых транспортных средствах, автобусах, распределительных шкафах, установках непрерывного действия, трубопроводах и трубопроводах, а также в сухих помещениях.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический отжиг, многопроволочные одножильные медные провода класса 2 (NSGAOU) или класса 5 (NSGAF…) (луженый провод по запросу)
СЕПАРАТОР: На проводник можно наклеить подходящую ленту с полупроводящим слоем на 3,6 / 6 кВ.
ИЗОЛЯЦИЯ: Эластомерный компаунд типа 3GI3
СЕПАРАТОР: Обернут лентой соответствующего материала.
ЭКРАН: Оплетка луженых медных проводов для типа CMÖU
ОБОЛОЧКА: эластомерная смесь типа 5ГМ3
ЦВЕТ: Черный (другие цвета по запросу)

РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА: Макс. 90ºC
ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА: Макс. 250ºC
РАБОЧАЯ ТЕМПЕРАТУРА: фиксированная: -40 ° C… + 80 ° C
Мобильный: -25ºC… + 80ºC
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА: VDE 0298-3 Таб. 3
ТЕКУЩАЯ ГРУЗОПОДЪЕМНОСТЬ: VDE 0298-4
ОГНЕСТОЙКИЙ: VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 332-1
МАСЛОУСТОЙЧИВЫЙ: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1
ОЗОНУСТОЙЧИВЫЙ
ХОЛОДОСТОЙКИЙ
EX-PROOF
УСТОЙЧИВОСТЬ К УФ

NO.CONDUCTORS X CROSS -SECTION (mm2	OUTER DIAMETER Approx. (mm)	COPPER FACTOR (kg / km)	CABLE WEIGHT (kg / km)
NSGAÖU 0,6/1kV
1×1,5	5.5	14.4	48
1×2,5	67	24	62
1×4	7.5	38.4	89
1×6	8.5	57.6	113
1×10	10.5	96	161
1×16	13	153.6	251
1×25	14.5	240	385
1×35	16.5	336	509
1×50	18	480	693
1×70	20.5	672	896
1×95	22.5	912	1205
1×120	25	1152	1491
1×150	27	1440	1852
1×185	30	1776	2219
1×240	33	2304	2825
1×300		2880	3502
NSGAFÖU 0,6/1kV
1×1,5	5.5	14.4	48
1×2,5	6.5	24	70
1×4	89	38.4	106
1×6	10.5	57.6	142
1×10	11.5	96	206
1×16	14	153.6	277
1×25	15.5	240	417
1×35	17.5	336	544
1×50	19.5	480	733
1×70	22.5	672	962
1×95	25	912	1307
1×120	27.5	1152	1631
1×150	30.5	1440	2007
1×185	33.5	1776	2456
1×240	37.5	2304	3087
1×300		2880	3875
NSGAÖU 1,8/3kV
1×1,5	6.5	14.4	62
1×2,5	7	24	78
1×4	7.5	38.4	97
1×6	89	57.6	122
1×10	11.5	96	171
1×16	14	153.6	277
1×25	15.5	240	417
1×35	17.5	336	544
1×50	19.5	480	733
1×70	22.5	672	962
1×95	25	912	1307
1×120	27.5	1152	1631
1×150	30.5	1440	2007
1×185	33.5	1776	2456
1×240	37.5	2304	3087
1×300		2880
NSGAFÖU 1,8/3kV
1×1,5	9	14.4	108
1×2,5	10	24	138
1×4	10.5	38.4	161
1×6	11	57.6	189
1×10	12	96	245
1×16	14.5	153.6	369
1×25	16.5	240	507
1×35	18	336	643
1×50	19.5	480	820
1×70	21.5	672	1059
1×95	24.5	912	1417
1×120	26	1152	1691
1×150	27.5	1440	2007
1×185	29.5	1776	2385
NSGAFÖU 3,6/6kV
1×1,5	9.5	14.4	119
1×2,5	10.5	24	150
1×4	12	38.4	201
1×6	13	57.6	246
1×10	14.5	96	323
1×16	15.5	153.6	404
1×25	17.5	240	547
1×35	19	336	686
1×50	21	480	891
1×70	23	672	1137
1×95	26.5	912	1538
1×120	28.5	1152	1851
1×150	30.5	1440	2212
1×185	33	1776	2643
NSGAFCMÖU 3,6/6kV
1×185	39	2010	3050
