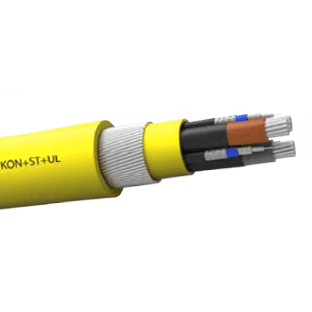

NSHCGEÖU KON+ST+UL

Он используется для подключения мобильных машин с очень высокой механической нагрузкой, особенно в шахтах для угледобывающих
и погрузочных машин, а также для питания приборов и устройств и вспомогательных электрических цепей.
Экран контроля концентрической фазы и общий концентрический провод заземления облегчают подключение к
подходящему мониторинг оборудования мониторинг кабеля с точки зрения нарушений изоляции и повреждений
, вызванных внешними воздействиями.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК И ИЗОЛЯЦИЯ
Силовые жилы Проводник: луженый медный провод DIN VDE 0295, класс 5.
Изоляция: На основе резины 3GI3 - EPR и полупроводящей резиновой смеси.
КОНТРОЛЬНЫЕ ЯДРА + МОНИТОРИНГ PE CORE (S)
Провод: луженый медный провод DIN VDE 0295, класс 5.
Изоляция: EPR-компаунд типа 3GI3 и полупроводниковый резиновый компаунд.
Укладка: три соединенных сердечника питания с двойными концентрическими управляющими ядрами и контрольным сердечником во внешних промежутках. Если имеется 3 контрольных жилы, контрольная жила концентрически наматывается на изоляцию контрольных жил.
Внутренняя оболочка: EPR-пластик типа GM1b
Экран / броня:Гибкая - податливая броня в виде спирали из луженой медной и оцинкованной стальной проволоки.
Наружная оболочка: резиновая смесь из прочного эластомера типа 5ГМ5.
Цвет: желтый или красный.

Номинальное напряжение: 0,6 / 1 кВ
Макс. Допустимое
рабочее напряжение переменного тока: 0,7 / 1,2 кВ
Макс. Допустимое
рабочее напряжение постоянного тока: 0,9 / 1,8 кВ
переменного тока Испытательное напряжение: 3 кВ
переменного тока Испытательное напряжение (для управляющих ядер): 2 кВ
Мин. Радиус изгиба: соотв. согласно DIN VDE 0298 часть 3
Мин. Расстояние с
изменением направления S-типа : 20 x D
Допустимая нагрузка по току: в соответствии с DIN VDE 0298, часть 4
Рабочая температура:
фиксированная: -40 ° C… + 80 ° C
Мобильный: -25 ° C… + 80 ° C
Макс. Растягивающая нагрузка кабеля: 15 Н / мм²
