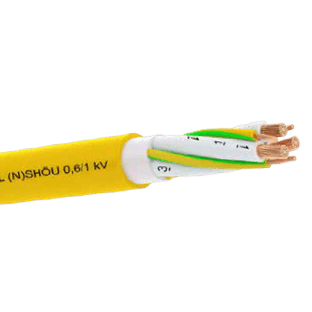

(N)SHÖU

Для использования в открытых горных выработках, карьерах и подобных предприятиях. Также подходит для

укладки вдоль конвейерных лент на погрузочно-разгрузочном оборудовании, может использоваться для

проходки туннелей и аналогичных приложений.

подробные параметры в КАТАЛОГЕ

Проводник: электролитический, многопроволочный, простой медный провод DIN VDE 0295, класс 5
Изоляция: все жилы изолированы компаундом 3GI3. Укладка
: все жилы уложены так, чтобы соприкасаться друг с другом и с промежуточными жилами заземления.
Внутренняя оболочка: специальный экструдированный эластомерный компаунд.
Наружная оболочка: внешняя оболочка из прочного эластомера 5GM5.
Цвет: желтый или черный.

Номинальное напряжение: 0,6 / 1 кВ
Макс. Допустимое:
рабочее напряжение переменного тока: 0,7 / 1,2 кВ
Макс. Допустимое:
Рабочее напряжение постоянного тока: 0,9 / 1,8 кВ
переменного тока Испытательное напряжение: 3 кВ
Мин. Радиус изгиба: соотв. согласно DIN VDE 0298 часть 3
Допустимая нагрузка по току: Согласно DIN VDE 0298, часть 4
Рабочая температура:
фиксированная: -40 ° C… + 80 ° C
Мобильный: -25 ° C… + 80 ° C
Макс. Растягивающая нагрузка кабеля: 15 Н / мм²

Поперечное сечение (мм2)	Габаритный диаметр Mln-Max (мм)	Приблизительный вес (кг / км)
3 х 1,5	9,7 - 10,3	145
3 х 2,5	11,2 - 12,8	220
3 х 4	12,5 - 14,1	300
3 х 6	13,2 - 15,0	380
3 х 10	16,6 - 18,6	590
3 х 16	19,5 - 21,0	797
3 х 25	22,9 - 24,9	1206
3 х 35	24,9 - 27,9	1670
3 х 50	29,4 - 33,0	2195
3 х 70	34,8 - 37,8	3124
3 × 95	40,9 - 43,9	4100
3 × 120	43,4 - 47,7	4730
3 × 150	47,8 - 54,0	5916
3 × 185	53,1 - 58,6	7270
4 × 1,5	10,5 - 12,6	200
4 × 2,5	12,0 - 13,7	260
4 × 4	13,5 - 15,1	360
4 × 6	15,7 - 17,7	458
4 × 10	17,4 - 20,2	670
4 х 16	21,4 - 23,1	1038
4 х 25	24,5 - 28,1	1576
4 х 35	28,4 - 31,4	1978 г.
4 х 50	33,6 - 36,6	2765
4 х 70	38,8 - 42,5	3930
4 х 95	44,8 - 47,8	5165
4 х 120	50,0 - 53,9	6200
4 х 150	55,0 - 58,9	7537
4 х 185	59,0 - 63,3	9420
5 х 1,5	11,4 - 13,5	234
5 х 2,5	12,9 - 14,6	318
5 х 4	14,7 - 16,7	434
5 х 6	16,1 - 18,6	594
5 х 10	19,0 - 22,0	820
5 х 16	23,2 - 25,2	1285
5 х 25	28,0 - 31,0	1864 г.
5 х 35	34,0 - 37,5	2675
7 х 1,5	12,9 - 14,5	300
7 х 2,5	14,9 - 17,4	458
12 х 1,5	15,8 - 17,8	420
12 х 2,5	17,3 - 19,6	580
18 х 1,5	18,5 - 20,5	610
18 х 2,5	21,2 - 23,4	900
24 х 1,5	20,9 - 23,1	760
24 х 2,5	22,8 - 24,8	1140
3 х 50/25	29,0 - 33,5	2510
3 х 70/35	34,8 - 37,8	3500
3 х 95/50	44,0 - 49,0	4300
3 х 120/70	44,7 - 47,7	5470
3 х 150/70	49,5 - 54,8	7000
3 х 185/95	54,5 - 58,5	8300
3 х 240/120	60,9 - 66,2	10500
