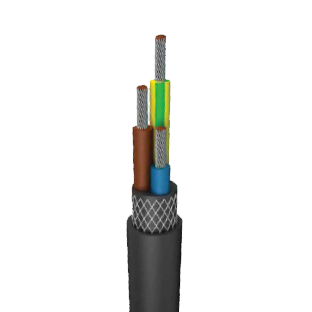

NSHTÖU — K | OME GROUP

для холодных климатических условий в качестве намотанного кабеля для намотки с растяжением

и/ или скручиванием под напряжением, а также для соединения кабельного управления в подъемных

устройствах, подъемных установках и транспортных машинах для тяжелых механических нагрузок и в

качестве прокладки как в обычных промышленных условиях так и в условиях с повышенной влажностью

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Отожженные электролитическим способом многожильные луженые медные провода класса 5 (гладкий провод по запросу)
СЕПЕРАТОР: На проводник можно наклеить подходящую ленту.
ИЗОЛЯЦИЯ: Эластомерный компаунд на основе HEPR типа 3GI3
ИДЕНТИФИКАЦИЯ ОСНОВА: В соотв. согласно VDE 0293-308
ВНУТРЕННЯЯ ОБОЛОЧКА: эластомерный компаунд типа GM1b
ОБОЛОЧКА
УКРЕПЛЕНИЕ: Защитная тканевая оплетка с врезной оплеткой
НАРУЖНАЯ: Сверхпрочная специальная резиновая смесь типа 5GM3.
ЦВЕТ: черный или желтый

КОНСТРУКЦИЯ: DIN VDE 0250-814
ОБЩИЕ ТРЕБОВАНИЯ: DIN VDE 0250-1
РУКОВОДСТВО ПО ПРИМЕНЕНИЮ: DIN VDE 0298-3
ЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-501, 502, 503, 508
НЕЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-401, 402, 602, 303, 615
В УСЛОВИЯХ ПОЖАРА ИСПЫТАНИЯ: DIN VDE 0472-803, 804
ОГНЕСТОЙКИЙ: VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1
МАСЛОУСТОЙЧИВЫЙ: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 0,6 / 1 кВ
МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 0,7 / 1,2 кВ
МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА: 0,9 / 1,8 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 3,5 кВ
РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА: Макс. 90ºC
ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА: Макс. 250ºC
РАБОЧАЯ ТЕМПЕРАТУРА
ФИКСИРОВАННОЕ: -45ºC… + 60ºC
МОБИЛЬНЫЙ: -25ºC… + 60ºC
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА: VDE 0298-3 Таб. 3
ТЕКУЩАЯ МОЩНОСТЬ: VDE 0298-4
СКОРОСТЬ НАМОТКИ
В ФЕСТОННЫХ СИСТЕМАХ: до 240 м / мин
ПРИМЕНЕНИЕ НАМАТЫВАНИЯ: до 120 м / мин по горизонтали
МАКСИМУМ. НАГРУЗКА НА РАСТЯЖЕНИЕ КАБЕЛЯ: 20 Н / мм2

Поперечное сечение (мм2)	Общий диаметр Мин. - Макс. (мм)	Приблизительный вес (кг / км)
3 х 1,5	11,2 - 14,4	236
3 х 2,5	12,6 - 16,1	305
3 х 4	15,3 - 19,6	395
3 х 6	16,4 - 20,9	525
3 х 10	20,2 - 25,7	765
3 х 16	22,5 - 28,6	1080
3 х 25	27,7 - 35,0	1470
3 х 35	31,7 - 40,0	2030 г.
3 х 50	37,1 - 46,8	2680
3 х 70	42,5 - 53,5	3530
3 х 95	48,2 - 60,6	4400
3 х 120	51,6 - 64,9	5250
3 х 150	56,2 - 70,7	7040
3 х 185	63,3 - 79,4	8320
3 х 240	69,9 - 87,7	5730
3 х 25 + 16	30,4 - 38,4	2720
3 х 35 + 16	34,0 - 42,8	3010
3 х 50 + 3 х 25/3	37,1 - 46,8	2730
3 х 50 + 25	38,6 - 48,6	3430
3 х 70 + 3 х 35/3	42,5 - 53,5	3740
3 х 95 + 50	53,1 - 66,7	5405
3 х 120 + 3 х 70/3	51,6 - 64,9	6220
3 х 120 + 70	55,5 - 69,7	6818
3 х 150 + 3 х 70/3	56,2 - 70,7	7480
3 х 150 + 70	64,0 - 80,4	9190
3 х 185+ х 95/3	63,3 - 79,4	9020
3 х 185 + 95	68,8 - 86,4	9850
3 х 240 + 3 х 120/3	69,9 - 87,7	11760
4 х 1,5	12,1 - 15,5	274
4 х 2,5	14,7 - 18,7	416
4 х 4	16,6 - 21,1	550
4 х 6	17,7 - 22,6	683
4 х 10	22,0 - 27,8	1018
4 х 16	25,5 - 32,3	1370
4 х 25	31,6 - 39,8	1970 г.
4 х 35	34,5 - 43,6	2610
4 х 50	40,5 - 51,0	3600
4 х 70	46,5 - 58,6	5356
4 х 95	52,7 - 66,2	7018
4 х 120	58,4 - 73,3	8220
4 х 150	63,4 - 79,7	8905
4 х 185	71,2 - 89,4	10730
4 х 240	78,2 - 98,2	13560
