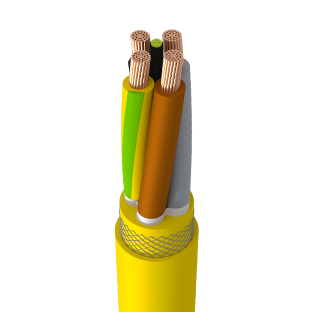

(N)SHTÖU — V

Оставить заявку

Этот тип кабеля -V был специально разработан и спроектирован для обеспечения специального
 решения для вертикальной намотки. В качестве намотанного кабеля для операции намотки с
растягивающим напряжением и / или скручивающим напряжением, а также для соединительного
и управляющего кабеля в подъемных устройствах, подъемных установках и транспортировка
машин для тяжелых механических нагрузок, а также в качестве барабанов и тяговых тросов в
сухих, влажных или влажных помещениях и во влажных промышленных условиях.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Отожженные электролитическим способом многожильные луженые медные провода класса 5 (гладкий провод по запросу)
СЕПАРАТОР: На проводник можно наклеить подходящую ленту.
ИЗОЛЯЦИЯ: Специальный эластомерный состав на основе HEPR, обеспечивающий очень высокую стабильность
УКЛАДКА И ОПОРНЫЙ ЭЛЕМЕНТ: центральный прочный элемент из арамида (кевлара), сердечники уложены концентрическими слоями с меньшей длиной слоев с меньшей длиной укладки
ИДЕНТИФИКАЦИЯ ОСНОВА: В соотв. согласно VDE 0293-308
ВНУТРЕННЯЯ ОБОЛОЧКА: Специальный тип эластомерного компаунда лучше, чем GM1b
УКРЕПЛЕНИЕ: Защитная тканевая оплетка с врезной оплеткой
НАРУЖНАЯ ОБОЛОЧКА: Специальная резиновая смесь для тяжелых условий эксплуатации. Масло и химическая стойкость, 5GM3 / 5GM5 устойчивость к истиранию и образованию надрезов
ЦВЕТ: черный или желтый
КОНСТРУКЦИЯ: Согласно DIN VDE 0250-814
ОБЩИЕ ТРЕБОВАНИЯ: DIN VDE 0250-1
РУКОВОДСТВО ПО ПРИМЕНЕНИЮ: DIN VDE 0298-3
ЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-501, 502, 503, 508
НЕЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-401, 402, 602, 303, 615
В УСЛОВИЯХ ПОЖАРА ИСПЫТАНИЯ: DIN VDE 0472-803, 804
ОГНЕСТОЙКИЙ: VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1
МАСЛОСТОЙКОСТЬ: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 0,6 / 1 кВ
МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 0,7 / 1,2 кВ
МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА: 0,9 / 1,8 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 3,5 кВ
РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА: Макс. 90ºC
ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА: Макс. 250ºC
РАБОЧАЯ ТЕМПЕРАТУРА
ФИКСИРОВАННОЕ: -40ºC… + 80ºC
МОБИЛЬНЫЙ: -25ºC… + 80ºC
МИНИМАЛЬНЫЙ РАДИУС: VDE 0298-3 Таб. 3
ТЕКУЩАЯ ГРУЗОПОДЪЕМНОСТЬ: VDE 0298-4
СКОРОСТЬ ПУТЕШЕСТВИЯ
В СИСТЕМАХ FESTOON: до 180 м / мин по горизонтали до 120 м / мин по вертикали
МАКСИМУМ. НАГРУЗКА НА РАСТЯЖЕНИЕ КАБЕЛЯ: 30 Н / мм2
Поперечное сечение (мм2) Общий диаметр Мин. - Макс. (мм) Приблизительный вес (кг / км)
7 х 1,5 16,9 - 19,2 430
12 х 1,5 23,0 - 25,4 810
18 х 1,5 23,1 - 25,6 870
24 х 1,5 26,5 - 29,2 1100
30 х 1,5 29,6 -33,1 1420
36 х 1,5 29,8 - 34,0 1460
6 х 2,5 18,6 - 21,3 590
12 х 2,5 25,5–28,8 1050
18 х 2,5 25,7 - 29,2 1130
24 х 2,5 29,8 - 33,2 1560
30 х 2,5 34,0–37,2 2000 г.
36 х 2,5 34,2 - 37,4 2070
7 х 4 21,4 - 23,5 820
12 х 4 29,8 - 33,0 1550
18 х 4 30,0 - 33,2 1680
20 х 6 39,0 - 42,5 2800
4 х 10 21,7 - 27,8 1020
4 х 16 25,4 - 32,3 1380
4 х 25 29,6 - 39,8 1980 г.
4 х 35 32,6 - 43,6 2620
4 х 50 40,8 - 51,0 3610
4 х 70 46,5 - 58,6 5300
4 х 95 52,7 - 66,2 7010
42 х 2,5 35,0 - 38,0 2160
44 х 2,5 36,1 - 39,0 2300
45 х 2,5 39,0 - 41,0 2400
56 х 2,5 42,1 - 45,2 3040
49 х 1 27,0 - 30,0 1300
