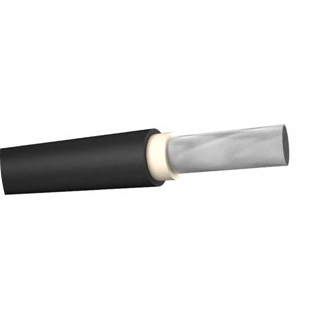

(N)SHXAÖ, (N)SHXAFÖ, (N)SHXAFCMÖ

Оставить заявку

Особенно подходит для соединений короткого замыкания и заземления. Они используются в рельсовых транспортных средствах, автобусах, распределительных шкафах, установках непрерывного действия, трубопроводах и трубопроводах, а также в сухих помещениях.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический отожженный, многопроволочный одножильный медный провод класса 2 (NSHXAOU) или класса 5 (NSHXAF…) (луженый провод по запросу)
СЕПАРАТОР: На проводник можно наклеить подходящую ленту с полупроводящим слоем на 3,6 / 6 кВ.
ИЗОЛЯЦИЯ: Специальный эластомерный компаунд.
СЕПАРАТОР: Обернут лентой соответствующего материала.
ЭКРАН: Оплетка луженых медных проводов для типа CMÖU
ОБОЛОЧКА: Безгалогеновый компаунд типа HM3
ЦВЕТ: Черный (другие цвета по запросу)
CONDUCTOR OPERATING TEMPERATURE : Max. 90ºC
CONDUCTOR SHORT-CIRCUIT TEMPERATURE : Max. 250ºC
WORKING TEMPERATURE : Fixed : -40ºC … +90ºC
Mobile : -25ºC … +70ºC
MIN BENDING RADIUS : VDE 0298-3 Tab. 3
CURRENT CARRYING CAPACITIES : VDE 0298-4
FLAME RETARDANT : VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1
OIL RESISTANT : HD/EN/IEC 60811-2-1, DIN VDE 0473-811-2-1
OZONE RESISTANT
COLD RESISTANT
HALOGEN-FREE
LOW SMOKE DENSITY
EX-PROOF
UV RESISTANT
NO.CONDUCTORS X CROSS -SECTION
(mm2)		 OUTER DIAMETER
Approx. (mm)		 COPPER FACTOR
(kg / km)		 CABLE WEIGHT
(kg / km)
NSHXAÖU 0,6/1kV
1×1,5 5.5 14.4 48
1×2,5 67 24 62
1×4 7.5 38.4 89
1×6 8.5 57.6 113
1×10 10.5 96 161
1×16 13 153.6 251
1×25 14.5 240 385
1×35 16.5 336 509
1×50 18 480 693
1×70 20.5 672 896
1×95 22.5 912 1205
1×120 25 1152 1491
1×150 27 1440 1852
1×185 30 1776 2219
1×240 33 2304 2825
1×300   2880 3502
NSHXAFÖU 0,6/1kV
1×1,5 5.5 14.4 48
1×2,5 6.5 24 70
1×4 89 38.4 106
1×6 10.5 57.6 142
1×10 11.5 96 206
1×16 14 153.6 277
1×25 15.5 240 417
1×35 17.5 336 544
1×50 19.5 480 733
1×70 22.5 672 962
1×95 25 912 1307
1×120 27.5 1152 1631
1×150 30.5 1440 2007
1×185 33.5 1776 2456
1×240 37.5 2304 3087
1×300   2880 3875
NSHXAÖU 1,8/3kV
1×1,5 6.5 14.4 62
1×2,5 7 24 78
1×4 7.5 38.4 97
1×6 89 57.6 122
1×10 11.5 96 171
1×16 14 153.6 277
1×25 15.5 240 417
1×35 17.5 336 544
1×50 19.5 480 733
1×70 22.5 672 962
1×95 25 912 1307
1×120 27.5 1152 1631
1×150 30.5 1440 2007
1×185 33.5 1776 2456
1×240 37.5 2304 3087
1×300   2880 3875
NSHXAFÖU 1,8/3kV
1×1,5 7 14.4 70
1×2,5 7.5 24 86
1×4 9 38.4 126
1×6 9.5 57.6 153
1×10 11 96 218
1×16 13 153.6 320
1×25 15 240 451
1×35 16.5 336 582
1×50 18 480 754
1×70 20.5 672 1009
1×95 24 912 1389
1×120 26 1152 1691
1×150 28 1440 2039
1×185 31 1776 2492
1×240 34.5 2304 3167
1×300 38 2880 3920
NSHXAÖU 3,6/6kV
1×1,5 9 14.4 108
1×2,5 10 24 138
1×4 10.5 38.4 161
1×6 11 57.6 189
1×10 12 96 245
1×16 14.5 153.6 369
1×25 16.5 240 507
1×35 18 336 643
1×50 19.5 480 820
1×70 21.5 672 1059
1×95 24.5 912 1417
1×120 26 1152 1691
1×150 27.5 1440 2007
1×185 29.5 1776 2385
NSHXAFÖU 3,6/6kV
1×1,5 9.5 14.4 119
1×2,5 10.5 24 150
1×4 12 38.4 201
1×6 13 57.6 246
1×10 14.5 96 323
1×16 15.5 153.6 404
1×25 17.5 240 547
1×35 19 336 686
1×50 21 480 891
1×70 23 672 1137
1×95 26.5 912 1538
1×120 28.5 1152 1851
1×150 30.5 1440 2212
1×185 33 1776 2643
NSHXAFCMÖU 3,6/6kV
1×185 39 2010 3050
