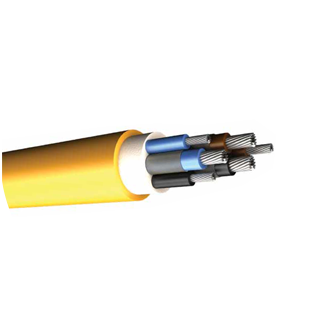

(N)SSHÖU

Используется в открытых и подземных шахтах, а также в тяжелой промышленности

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Отожженные электролитическим способом многожильные луженые медные провода класса 5 (гладкий провод по запросу)
ИЗОЛЯЦИЯ: Все жилы изолированы компаундом 3GI3 (согласно DIN VDE 0207 часть 20).
ЭКРАН: Типы с кодом ..3 / E имеют отдельные экраны, образованные путем наложения луженых медных проводов поверх изоляции.
УСТАНОВКА: Все жилы уложены так, чтобы контактировать друг с другом и жилы с промежуточным заземлением.
ПОКРЫТИЕ: Специальный эластомерный состав GM1b (согласно DIN VDE 0207 Teil 21)
ЭКРАН:… типы с кодировкой кон имеют концентрический общий экран из луженой медной проволоки между внутренней и внешней оболочками.
НАРУЖНАЯ ОБОЛОЧКА: Наружная оболочка из прочного эластомера 5GM5 (согласно DIN VDE 0207 Teil 21)

РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА: Макс. 90ºC
ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА: Макс. 250ºC
РАБОЧАЯ ТЕМПЕРАТУРА: фиксированная: -40 ° C… + 80 ° C
Мобильный: -25ºC… + 80ºC
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА: VDE 0298-3 Таб. 3
ТЕКУЩАЯ ГРУЗОПОДЪЕМНОСТЬ: VDE 0298-4
ОГНЕСТОЙКИЙ: VDE 0482-332-1-2, DIN EN 60332-1-2, IEC 60332-1
МАСЛОУСТОЙЧИВЫЙ: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1
ОЗОНУСТОЙЧИВЫЙ
ХОЛОДОСТОЙКИЙ
ВЛАГОУСТОЙЧИВОСТЬ
EX-PROOF
УСТОЙЧИВОСТЬ К УФ

Cross Sectlon (mm2)	Overall Dlameter Mln-Max (mm)	Approxlmate welght (kg/km)
1 x 16	11.0 — 14.0	250
1 x 25	13.0 — 18.0	400
1 x 35	14.0 — 18.0	500
1 x 50	16.0 — 19.0	700
1 x 70	18.0 — 21.0	950
1 x 95	20.0 — 24.0	1200
1 x 120	23.0 — 26.0	1500
1 x 150	25.0 — 28.0	1800
1 x 185	28.0 — 31.0	2300
1 x 240	32.0 — 36.0	3000
3 x 1,5	11.0 — 14.0	250
3 x 2,5	13.0 — 16.0	300
3 x 2,5	13.0 — 16.0	300
4 x 2,5	15.0 — 18.0	400
4 x 4	17.0 — 20.0	500
4 x 6	19.0 — 22.0	600
4 x 10	23.0 — 26.0	950
4 x 16	27.0 — 30.0	1400
4 x 25	33.0 — 37.0	2100
4 x 35	35.0 — 39.0	2600
4 x 50	42.0 — 46.0	3700
4 x 70	45.0 — 49.0	4600
4 x 95	53.0 — 57.0	6300
4 x 120	59.0 — 63.0	7800
5 x 4	19.0 — 22.0	600
5 x 6	21.0 — 24.0	750
7 x 2,5	18.0 — 21.0	600
12 x 2,5	23.0 — 26.0	850
19 x 2,5	28.0 — 32.0	1200
3 x 2.5 + 3 x 2.5 / 3E	16.0 — 19.0	350
3 x 4 + 3 x 4 / 3E	19.0 — 22.0	500
3 x 6 + 3 x 6 / 3E	20.0 — 23.0	600
3 x 10 + 3 x 10 / 3E	24.0 — 28.0	950
3 x 16 + 3 x 16 / 3E	27.0 — 30.0	1200
3 x 25 + 3 x 16 / 3E	29.0 — 33.0	1800
3 x 35 + 3 x 16 / 3E	34.0 — 38.0	2300
3 x 50 + 3 x 25 / 3E	40.0 — 44.0	3300
3 x 70 + 3 x 35/ 3E	44.0 — 48.0	4100
3 x 95 + 3 x 50 / 3E	50.0 — 55.0	5500
3 x 120 + 3 x 70 / 3E	55.0 — 60.0	6800
3 x 150 + 3 x 70 / 3E	59.0 — 64.0	8000
3 x 2.5 + 3 x 2,5 / 3E + 3 x 1,5 St	18.0 — 20.0	500
3 x 4 + 3 x 4 / 3E + 3 x 1,5 St	19.0 — 22.0	550
3 x 6 + 3 x 6 / 3E + 3 x 1,5 St	20.0 — 24.0	650
3 x 10 + 3 x 10 / 3E + 3 x 2,5 St	24.0 — 28.0	1000
3 x 16 + 3 x 16 / 3E + 3 x 2,5 St	27.0 — 30.0	1300
3 x 25+ 3 x 16 / 3E + 3 x 2,5 St	30,0 — 34.0	1800
3 x 35 + 3 x 16 / 3E + 3 x 2,5 St	34.0 — 38.0	2400
3 x 50 + 3 x 25 / 3E + 3 x 2,5 St	40.0 — 44.0	3200
3 x 70 + 3 x 35 / 3E + 3 x 2,5 St	44.0 — 48.0	4200
3 x 95 + 3 x 50 / 3E + 3 x 2,5 St	48.0 — 53.0	5600
3 x 120 + 3 x 70 / 3E + 3 x 2,5 St	51.0 — 56.0	6800
3 x 150 + 3 x 70 / 3E + 3 x 2,5 St	59.0 — 64.0	8100
3 x 2,5 / 2,5 kon	15.0 — 18.0	350
5 x 2,5 / 2,5 kon	19.0 — 23.0	500
5 x 4 / 4 kon	20.0 — 23.0	650
5 x 6 / 6 kon	21.0 — 24.0	800
10 x 1,5 / 1,5 kon	20.0 — 24.0	800
10 x 2,5 / 2,5 kon	26.0 — 29.0	1100
