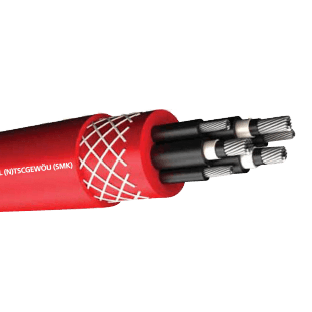

(N)TSCGEWÖU-(SMK)

Используется в открытых и подземных рудниках

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитический, многопроволочный, луженый медный провод DiN VDE 0295, класс 5
СЕПЕРАТОР: полупроводниковый слой поверх силовых проводов и заземляющих проводов.
ИЗОЛЯЦИЯ: Фазовые жилы изолированы компаундом 3Gl3 (согласно DiN VDE 0207 часть 20). Жилы заземления не изолированы.
СЕПЕРАТОР: полупроводниковый слой поверх изоляции фазовых жил
СХЕМА: Все жилы уложены так, чтобы контактировать друг с другом и с промежуточными заземляющими жилами.
ПОКРЫТИЕ: Специальный эластомерный компаунд GM / b (согласно DiN VDE 0207 Teil 21)
СЕПЕРАТОР: Тесьма открытого переплетения для усиления
НАРУЖНАЯ ОБОЛОЧКА: Наружная оболочка из прочного эластомера 5GM5 (согласно DIN VDE 0207 Teil 21)

СТАНДАРТЫ RELA TED: VDE 025 0 - 813
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 3 6/6 кВ, 6/10 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 11 кВ (переменный ток), 27,5 кВ (постоянный ток), 17 кВ (переменный ток), 42,5 кВ (постоянный ток)

Номинальное поперечное сечение (мм2)	Мин. Диаметр кабеля (мм)	Максимум. Диаметр кабеля (мм)	Приблизительный вес кабеля (кг / км)	Вес меди (кг / км)
3,6 / 6 кВ
3 × 25 + 3 × 25/3	46,2	50,2	3080	1,008
3 × 35 + 3 × 25/3	49,2	53,2	3650	1,310
3 × 50 + 3 × 25/3	54,9	58,9	4,520	1,764
3 × 70 + 3 × 35/3	58,8	62,8	5 520	2,470
3 × 95 + 3 × 50/3	62,5	66,5	6 580	3 437
3 × 120 + 3 × 70/3	68,2	72,2	8 110	4328
6 / 10кВ
3 × 25 + 3 × 25/3	47,9	51,9	3 270	1,008
3 × 35 + 3 × 25/3	51,6	55,6	3 860	1,310
3 × 50 + 3 × 25/3	56,7	60,7	4750	1,764
3 × 70 + 3 × 35/3	60,5	64,5	5750	2,470
3 × 95 + 3 × 50/3	64,2	68,2	6,380	3 437
3 × 120 + 3 × 70/3	69,9	73,9	8,380	4328
