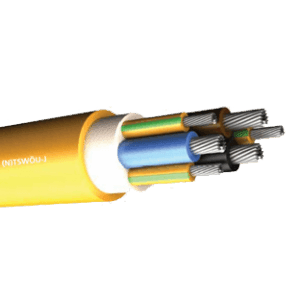

(N)TSWÖU-J
Используется в открытых и подземных рудниках
подробные параметры в КАТАЛОГЕ
ПРОВОДНИК: Электролитический, многопроволочный, луженый медный провод DiN VDE 0295, класс 5 ИЗОЛЯЦИЯ: Все жилы изолированы компаундом 3Gl3 (согласно DiN VDE 0207 часть 20). СХЕМА: Все жилы находятся в контакте друг с другом и с промежуточными заземляющими жилами. ПОКРЫТИЕ: Специальный эластомерный компаунд GM1 b (согласно DiN VDE 0207 Teil 21) НАРУЖНАЯ ОБОЛОЧКА: Наружная оболочка из прочного эластомера 5GM5 (согласно DIN VDE 0207 Teil 21)
RELATED STANDARDS : VDE 025 0 — 813
RATED VOLTAGE : 06/1 kV
TEST VOLTAGE : 4 kV
| Номинальное поперечное сечение (мм2) | Мин. Диаметр кабеля (мм) | Максимум. Диаметр кабеля (мм) | Приблизительный вес кабеля (кг / км) | Вес меди (кг / км) |
|---|---|---|---|---|
| 3 × 25 + 3 × 25/3 | 40,0 | 44,0 | 2,470 | 960 |
| 3 × 35 + 3 × 25/3 | 44,4 | 48,4 | 3150 | 1,344 |
| 3 × 50 + 3 × 25/3 | 47,7 | 51,7 | 3750 | 1,680 |
| 3 × 70 + 3 × 35/3 | 52,3 | 56,3 | 4 690 | 2352 |
| 3 × 95 + 3 × 50/3 | 59,9 | 63,9 | 6210 | 3 216 |
| 3 × 120 + 3 × 70/3 | 63,8 | 67,8 | 7 430 | 4,128 |
| 3 × 150 + 3 × 70/3 | 69,2 | 73,2 | 8 900 | 4992 |
| 3 × 185 + 3 × 95/3 | 73,1 | 77,1 | 10,33 | 6,24 |
