RE-2X(St)H-TIMF..CI

Оставить заявку

Эти кабели используются для подключения приборов и систем управления для передачи аналоговых или цифровых сигналов в помещениях. Эти кабели не должны подключаться напрямую к электросети или другим источникам с низким сопротивлением, поскольку они не предназначены для использования в качестве источника питания. Рекомендуется для использования там, где требуется целостность цепи в случае пожара.

Доступные функции по запросу

• Версия на 300 В

• Усиленная оболочка типа HV

• Устойчивость к углеводородам

• Защита от термитов и грызунов

• Маслостойкий

• стойкость к ультрафиолетовому излучению

подробные параметры в КАТАЛОГЕ

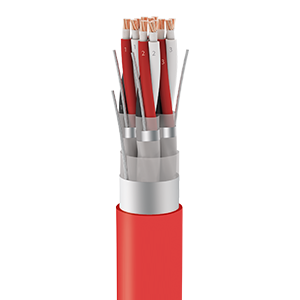

ПРОВОДНИК: Электролитические, многожильные, отожженные простые медные провода согласно IEC 60228, класс 2 (класс 1 или класс 5 и / или луженые по запросу)
ИЗОЛЯЦИЯ: слюдяная лента + сшитый полиэтилен в соответствии с EN50290-2-29 Черные / белые / красные витые триады с пронумерованными жилы
СВЯЗУЮЩАЯ ЛЕНТА: Полиэфирная фольга на каждой витой тройке
ИНДИВИДУАЛЬНЫЙ ЭКРАН: Алюминиевая / полиэфирная фольга с луженым медным заземляющим проводом, непосредственно контактирующим с металлической стороной фольги
СВЯЗУЮЩАЯ ЛЕНТА: Полиэфирная фольга на общей жилке кабеля, образованная тройными скрученными витками
КОЛЛЕКТИВНЫЙ ЭКРАН: Алюминий / полиэфирная фольга с луженым медным заземляющим проводом, непосредственно контактирующим с металлической стороной фольги
ВНЕШНЯЯ ОБОЛОЧКА:Безгалогенный огнестойкий состав LSZH согласно EN50290-2-27 Оранжевый или красный для целостности цепи Синий для искробезопасного кабеля Черный для УФ-устойчивого и / или неискробезопасного кабеля

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 500 В переменного
тока ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 2000 В (жила: жила / жила: экран)
РАБОЧАЯ ТЕМПЕРАТУРА: -40 ° C / + 90 ° C (во время работы) - 5 ° C / + 50 ° C (во время установки)
Минимальный радиус изгиба (FIXED): 7,5 х Д
КОНСТРУКЦИЯ: EN 50288-7
Типы материалов и испытаний: EN 50290-2 серия
ЭЛЕКТРИЧЕСКОЕ & механических испытаний: EN 50289 серия
ГОРЕНИЕ: IEC 60332 / 1-2, МЭК 60332/3 -24 ПОЖАРНАЯ
УСТОЙЧИВОСТЬ Cat C : IEC 60331/21, IEC 60331 / 1-2
СОДЕРЖАНИЕ ГАЛОГЕНОВ: IEC 60754 / 1-2 ВЫБРОС ДЫМА
: IEC 61034 / 1-2



Размер проводника (класс 2) ном. мм2 0,5 0,75 1 1.3 1.5 2,5
Сопротивление проводника Максимум. Ом / км 36,7 25 18,5 14,2 12,3 7,6
Изоляционное сопротивление мин. МОмxкм 5000
Взаимная емкость Максимум. нФ / км 150
Индуктивность Максимум. мГн / км 1
Соотношение L / R Максимум. мкГн / Ом 25 25 25 40 40 60
(*) При 20 ° C



Поперечное сечение (мм2) Номинальный общий диаметр (мм) Приблизительный вес (кг / км)
2x3x0,5 13,1 148
4x3x0,5 15.5 237
5x3x0,5 16,9 280
6x3x0,5 18,7 334
8x3x0,5 21,2 430
10x3x0,5 24,2 530
12x3x0,5 25,1 605
16x3x0,5 28 год 776
20x3x0,5 31,7 972
24x3x0,5 35,4 1158
2x3x0,75 14 170
4x3x0,75 16,6 278
5x3x0,75 18,4 340
6x3x0,75 20,1 395
8x3x0,75 22,8 508
10x3x0,75 26,3 642
12x3x0,75 27,2 734
16x3x0,75 30,5 945
20x3x0,75 34,4 1180
24x3x0,75 38,4 1405
2x3x1 14,4 188
4x3x1 17,1 310
5x3x1 18,9 378
6x3x1 20,8 450
8x3x1 23,7 580
10x3x1 27,1 718
12x3x1 28 год 823
16x3x1 31,5 1076
20x3x1 35,4 1325
24x3x1 39,7 1600
2x3x1,3 15.4 220
4x3x1,3 18,2 367
5x3x1,3 19,9 438
6x3x1,3 22 523
8x3x1,3 25 676
10x3x1,3 28,8 850
12x3x1,3 29,8 980
16x3x1,3 33,3 1264
20x3x1,3 37,6 1577
24x3x1,3 42,2 1902 г.
2x3x1,5 15,7 234
4x3x1,5 18,6 392
5x3x1,5 20,6 480
6x3x1,5 22,5 560
8x3x1,5 25,6 726
10x3x1,5 29,5 914
12x3x1,5 30,5 1053
16x3x1,5 34,4 1380
20x3x1,5 38,6 1700
24x3x1,5 43,3 2050 г.
2x3x2,5 18,8 330
4x3x2,5 22,2 560
5x3x2,5 24,6 688
6x3x2,5 27,2 820
8x3x2,5 30,9 1062
10x3x2,5 35,6 1334
12x3x2,5 37 1560
16x3x2,5 41,4 2020 г.
20x3x2,5 46,7 2514
24x3x2,5 52,4 3023
