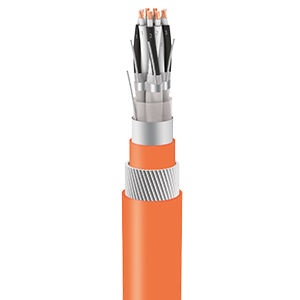

RE-2X(St)HSWAH-PIMF..CI

Оставить заявку

Эти кабели используются для подключения приборов и систем управления для передачи аналоговых или цифровых сигналов для внутреннего и внешнего применения. Эти кабели не должны подключаться напрямую к электросети или другим источникам с низким сопротивлением, поскольку они не предназначены для использования в качестве источника питания. . Рекомендуется для использования там, где требуется целостность цепи в случае пожара.

Доступные функции по запросу

• Версия на 300 В

• Усиленная оболочка типа HV

• Устойчивость к углеводородам

• Защита от термитов и грызунов

• Маслостойкость • Устойчивость к ультрафиолетовому излучению

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: электролитические, многожильные, отожженные простые медные провода в соответствии с IEC 60228, класс 2 (класс 1 или класс 5 и / или луженые по запросу)
ИЗОЛЯЦИЯ: слюдяная лента + сшитый полиэтилен в соответствии с EN50290-2-29 Черно-белые витые пары с пронумерованными жилами
СВЯЗУЮЩАЯ ЛЕНТА: Полиэфирная фольга на каждой витой паре
ИНДИВИДУАЛЬНЫЙ ЭКРАН: Алюминиевая / полиэфирная фольга с луженым медным заземляющим проводом, непосредственно контактирующим с металлической стороной фольги.
СВЯЗЫВАЮЩАЯ ЛЕНТА: Полиэфирная фольга на общей жилке кабеля, образованная скрученными парами.
КОЛЛЕКТИВНЫЙ ЭКРАН: Алюминий / полиэстер. фольга с луженым медным заземляющим проводом в непосредственном контакте с металлической стороной фольги
ВНУТРЕННЯЯ ОБОЛОЧКА: состав LSZH согласно EN50290-2-27 БРОНЯ
:Круглые оцинкованные стальные провода согласно EN 10257-1 ВНЕШНЯЯ
ОБОЛОЧКА: Безгалогенный огнестойкий состав LSZH согласно EN50290-2-27 Оранжевый или красный для целостности цепи Синий для искробезопасного кабеля Черный для УФ-устойчивого и / или неискробезопасного кабеля

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 500 В переменного
тока ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 2000 В x 1 мин. (жила: жила / жила: экран)
РАБОЧАЯ ТЕМПЕРАТУРА: -40 ° C / + 90 ° C (во время работы) - 5 ° C / + 50 ° C (во время установки)
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА (ФИКСИРОВАННЫЙ): 10 x D
КОНСТРУКЦИЯ: EN 50288-7
ВИДЫ МАТЕРИАЛОВ И ИСПЫТАНИЯ: Серия EN 50290-2
ЭЛЕКТРИЧЕСКИЕ И МЕХАНИЧЕСКИЕ ИСПЫТАНИЯ: серия EN 50289 ОГНЕСТОЙКОСТЬ
: IEC 60332 / 1-2, IEC 60332 / 3-24 Cat C
ОГНЕСТОЙКОСТЬ: IEC 60331/21, IEC 60331 / 1-2
СОДЕРЖАНИЕ ГАЛОГЕНА
: IEC 60754 / 1-2 ВЫБРОС ДЫМА : IEC 61034 / 1-2



Размер проводника (класс 2) ном. мм2 0,5 0,75 1 1.3 1.5 2,5
Сопротивление проводника Максимум. Ом / км 36,7 25 18,5 14,2 12,3 7,6
Изоляционное сопротивление мин. МОмxкм 5000
Взаимная емкость Максимум. нФ / км 150
Индуктивность Максимум. мГн / км 1
Соотношение L / R Максимум. мкГн / Ом 25 25 25 40 40 60
(*) При 20 ° C



Поперечное сечение (мм2) Номинальный общий диаметр (мм) Приблизительный вес (кг / км)
2x2x0,5 16,5 421
4x2x0,5 18,7 533
5x2x0,5 20,7 710
6x2x0,5 22,3 790
8x2x0,5 24,4 917
10x2x0,5 27,2 1072
12x2x0,5 28 год 1150
16x2x0,5 30,7 1354
20x2x0,5 35 год 1805 г.
24x2x0,5 38,3 2065
2x2x0,75 17,5 466
4x2x0,75 19,6 582
5x2x0,75 21,9 790
6x2x0,75 23,4 868
8x2x0,75 25,9 1020
10x2x0,75 28,9 1190
12x2x0,75 29,7 1280
16x2x0,75 33,3 1697
20x2x0,75 37,1 2025 г.
24x2x0,75 40,7 2314
2x2x1 17,8 483
4x2x1 20,7 725
5x2x1 22,4 828
6x2x1 24 913
8x2x1 26,5 1073
10x2x1 29,6 1264
12x2x1 30,5 1364
16x2x1 34,6 1860 г.
20x2x1 38,1 2162
24x2x1 41,8 2471
2x2x1,3 18,8 526
4x2x1,3 22,1 808
5x2x1,3 23,7 910
6x2x1,3 25,6 1015
8x2x1,3 28,1 1190
10x2x1,3 32,2 1590
12x2x1,3 33,3 1717
16x2x1,3 37 2090
20x2x1,3 40,8 2427
24x2x1,3 45,6 3096
2x2x1,5 18,9 534
4x2x1,5 22,3 825
5x2x1,5 23,9 930
6x2x1,5 25,8 1050
8x2x1,5 28,4 1233
10x2x1,5 32,7 1647
12x2x1,5 33,7 1783 г.
16x2x1,5 37,4 2153
20x2x1,5 41,2 2522
24x2x1,5 46,5 3257
2x2x2,5 22,4 790
4x2x2,5 25,6 1035
5x2x2,5 27,6 1178
6x2x2,5 29,9 1337
8x2x2,5 34 1800
10x2x2,5 38,5 2154
12x2x2,5 39,6 2336
16x2x2,5 44,6 3106
20x2x2,5 49,7 3690
24x2x2,5 55,9 4740
