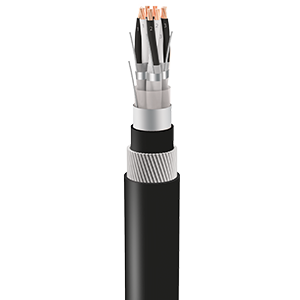

RE-2Y(St)HSWAH PIMF

Оставить заявку

Эти кабели используются для подключения приборов и систем управления для передачи аналоговых или цифровых сигналов для внутреннего и внешнего применения. Эти кабели не должны подключаться напрямую к электросети или другим источникам с низким импедансом, поскольку они не предназначены для использования в качестве источника питания. .

Доступные функции по запросу

• Версия на 300 В

• Усиленная оболочка типа Hv

• Устойчивость к углеводородам

• Защита от термитов и грызунов

• Маслостойкий

• стойкость к ультрафиолетовому излучению

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: электролитические, многожильные, отожженные простые медные провода в соответствии с IEC 60228, класс 2 (класс 1 или класс 5 и / или луженые по запросу)
ИЗОЛЯЦИЯ: компаунд из полиэтилена и полиэтилена в соответствии с EN50290-2-23 Черно-белые витые пары с пронумерованными жилами
СВЯЗУЮЩАЯ ЛЕНТА : Полиэфирная фольга на каждой витой паре
ИНДИВИДУАЛЬНЫЙ ЭКРАН: Алюминиевая / полиэфирная фольга с луженым медным заземляющим проводом, непосредственно контактирующим с металлической стороной фольги.
СВЯЗУЮЩАЯ ЛЕНТА: Полиэфирная фольга на общей жилке кабеля, образованная скрученными парами.
КОЛЛЕКТИВНЫЙ ЭКРАН: алюминиевая / полиэфирная фольга. с луженым медным заземляющим проводом в непосредственном контакте с металлической стороной фольги
ВНУТРЕННЯЯ ОБОЛОЧКА: состав LSZH согласно EN50290-2-27 БРОНЯ
:Круглая оцинкованная стальная проволока согласно EN 10257-1 ВНЕШНЯЯ
ОБОЛОЧКА: Безгалогенный огнестойкий состав LSZH согласно EN50290-2-27 Синий для искробезопасного кабеля Черный для УФ-устойчивого и / или неискробезопасного кабеля Серый для внутреннего применения Другие цвета по запросу

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 500 В переменного
тока ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 2000 В x 1 мин. (жила: жила / жила: экран)
РАБОЧАЯ ТЕМПЕРАТУРА: -30 ° C / + 70 ° C (во время работы) - 5 ° C / + 50 ° C (во время установки)
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА (ФИКСИРОВАННЫЙ): 10 x D
КОНСТРУКЦИЯ: EN 50288-7
ВИДЫ МАТЕРИАЛОВ И ИСПЫТАНИЯ: Серия EN 50290-2
ЭЛЕКТРИЧЕСКИЕ И МЕХАНИЧЕСКИЕ ИСПЫТАНИЯ: Серия EN 50289 ОГНЕСТОЙКИЙ
: IEC 60332 / 1-2, IEC 60332 / 3-24 Cat C
СОДЕРЖАНИЕ ГАЛОГЕНА : IEC 60754 / 1-2
ДЫМ ИЗЛУЧЕНИЕ : IEC 61034 / 1-2



Размер проводника (класс 2) ном. мм2 0,5 0,75 1 1.3 1.5 2,5
Сопротивление проводника Максимум. Ом / км 36,7 25 18,5 14,2 12,3 7,6
Изоляционное сопротивление мин. МОмxкм 5000
Взаимная емкость Максимум. нФ / км 150
Индуктивность Максимум. мГн / км 1
Соотношение L / R Максимум. мкГн / Ом 25 25 25 40 40 60
(*) При 20 ° C



Поперечное сечение (мм2) Номинальный общий диаметр (мм) Приблизительный вес (кг / км)
2x2x0,5 14,7 361
4x2x0,5 16,3 447
5x2x0,5 17,5 508
6x2x0,5 18,7 560
8x2x0,5 21,3 775
10x2x0,5 23,3 890
12x2x0,5 23,9 950
16x2x0,5 26,2 1118
20x2x0,5 28,6 1281
24x2x0,5 32 1660
2x2x0,75 15,8 408
4x2x0,75 17,8 521
5x2x0,75 19 578
6x2x0,75 21 год 761
8x2x0,75 23,2 890
10x2x0,75 25,7 1043
12x2x0,75 26,4 1115
16x2x0,75 29 1325
20x2x0,75 32,6 1723 г.
24x2x0,75 35,9 1998 г.
2x2x1 16,2 425
4x2x1 18,3 550
5x2x1 19,5 616
6x2x1 21,8 815
8x2x1 23,8 951
10x2x1 26,5 1108
12x2x1 27,2 1197
16x2x1 29,8 1415
20x2x1 33,6 1856 г.
24x2x1 37,2 2170
2x2x1,3 16,9 460
4x2x1,3 19,1 604
5x2x1,3 21,4 805
6x2x1,3 22,9 902
8x2x1,3 25,3 1068
10x2x1,3 28 год 1240
12x2x1,3 28,9 1347
16x2x1,3 32,3 1785
20x2x1,3 35,9 2123
24x2x1,3 39,4 2441
2x2x1,5 17,5 490
4x2x1,5 19,6 630
5x2x1,5 21,9 850
6x2x1,5 23,4 940
8x2x1,5 25,9 1114
10x2x1,5 28,9 1308
12x2x1,5 29,7 1421
16x2x1,5 33,3 1885 г.
20x2x1,5 37,1 2260
24x2x1,5 40,7 2595
2x2x2,5 19,7 594
4x2x2,5 23,2 926
5x2x2,5 25,1 1062
6x2x2,5 26,9 1188
8x2x2,5 29,9 1432
10x2x2,5 34,6 1935 г.
12x2x2,5 35,6 2105
16x2x2,5 39,1 2502
20x2x2,5 44,2 3270
24x2x2,5 48,9 3804
