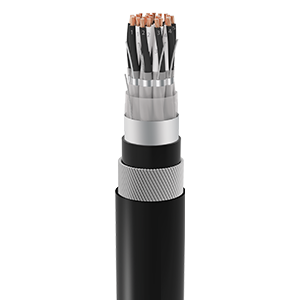

RE-Y (St) YSWAY-fl PIMF

Оставить заявку

Эти кабели используются для подключения приборов и систем управления для передачи аналоговых или цифровых

сигналов для внутреннего и внешнего применения. Эти кабели не должны подключаться напрямую к электросети или

другим источникам с низким импедансом, поскольку они не предназначены для использования в качестве источника питания. .

Доступные функции по запросу

Версия на 300 В

Yw 105 C версия

Устойчивый к углеводородам

Усиленная оболочка типа YV

Маслостойкий

Против термитов / против грызунов

• стойкость к ультрафиолетовому излучению

Версия LSF (Low Smoke)

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: электролитические, многожильные, отожженные простые медные провода в соответствии с IEC 60228, класс 2 (класс 1 или класс 5 и / или луженые по запросу)
ИЗОЛЯЦИЯ: ПВХ-пластикат в соответствии с EN50290-2-21 Черно-белые витые пары с пронумерованными жилами
СВЯЗУЮЩАЯ ЛЕНТА: полиэстер фольга на каждой витой паре
ИНДИВИДУАЛЬНЫЙ ЭКРАН: Алюминиевая / полиэфирная фольга с луженым медным заземляющим проводом, непосредственно контактирующим с металлической стороной фольги.
СВЯЗУЮЩАЯ ЛЕНТА: Полиэфирная фольга на общей жилке кабеля, образованная скрученными парами.
КОЛЛЕКТИВНЫЙ ЭКРАН: Алюминиевая / полиэфирная фольга с дренажный провод из луженой меди в непосредственном контакте с металлической стороной фольги.
ВНУТРЕННЯЯ ОБОЛОЧКА: ПВХ пластикат согласно EN50290-2-22
.Круглая оцинкованная стальная проволока согласно EN 10257-1 ВНЕШНЯЯ
ОБОЛОЧКА: Огнестойкий ПВХ-пластикат согласно EN50290-2-22 Синий для искробезопасного кабеля Черный для УФ-устойчивого и / или неискробезопасного кабеля Другие цвета по запросу

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 500 В переменного
тока ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 2000 В x 1 мин. (жила: жила / жила: экран)
РАБОЧАЯ ТЕМПЕРАТУРА: -30 ° C / + 70 ° C (во время работы) - 5 ° C / + 50 ° C (во время установки)
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА (ФИКСИРОВАННЫЙ): 10 x D
КОНСТРУКЦИЯ: EN 50288-7
ВИДЫ МАТЕРИАЛОВ И ИСПЫТАНИЯ: Серия EN 50290-2
ЭЛЕКТРИЧЕСКИЕ И МЕХАНИЧЕСКИЕ ИСПЫТАНИЯ: серия EN 50289 НЕПРЕРЫВНО ОГНЯ
: IEC 60332 / 1-2, IEC 60332 / 3-24 Cat C



Размер проводника (класс 2) ном. мм2 0,5 0,75 один 1.3 1.5 2,5
Сопротивление проводника Максимум. Ом / км 36,7 25 18,5 14,2 12,3 7,6
Изоляционное сопротивление мин. МОмxкм сто
Взаимная емкость Максимум. нФ / км 250
Индуктивность Максимум. мГн / км один
Соотношение L / R Максимум. мкГн / Ом 25 25 25 40 40 60
(*) При 20 ° C



Поперечное сечение (мм2) Номинальный общий диаметр (мм) Приблизительный вес (кг / км)
2x2x0,5 14,7 367
4x2x0,5 16,3 458
5x2x0,5 17,5 522
6x2x0,5 18,7 575
8x2x0,5 21,3 798
10x2x0,5 23,3 920
12x2x0,5 23,9 982
16x2x0,5 26,2 1163
20x2x0,5 28,6 1336
24x2x0,5 32 1725
2x2x0,75 15,8 415
4x2x0,75 17,8 536
5x2x0,75 19 596
6x2x0,75 21 год 782
8x2x0,75 23,2 918
10x2x0,75 25,7 1080
12x2x0,75 26,4 1158
16x2x0,75 29 1382
20x2x0,75 32,6 1795
24x2x0,75 35,9 2084
2x2x1 16,2 434
4x2x1 18,3 565
5x2x1 19,5 635
6x2x1 21,8 837
8x2x1 23,8 980
10x2x1 26,5 1145
12x2x1 27,2 1243
16x2x1 29,8 1476
20x2x1 33,6 1930 г.
24x2x1 37,2 2260
2x2x1,3 16,9 468
4x2x1,3 19,1 620
5x2x1,3 21,4 826
6x2x1,3 22,9 927
8x2x1,3 25,3 1100
10x2x1,3 28 год 1282
12x2x1,3 28,9 1396
16x2x1,3 32,3 1853 г.
20x2x1,3 35,9 2208
24x2x1,3 39,4 2543
2x2x1,5 17,5 500
4x2x1,5 19,6 648
5x2x1,5 21,9 870
6x2x1,5 23,4 967
8x2x1,5 25,9 1150
10x2x1,5 28,9 1353
12x2x1,5 29,7 1475
16x2x1,5 33,3 1957 г.
20x2x1,5 37,1 2350
24x2x1,5 40,7 3170
2x2x2,5 19,7 610
4x2x2,5 23,2 953
5x2x2,5 25,1 1095
6x2x2,5 26,9 1228
8x2x2,5 29,9 1486
10x2x2,5 34,6 2000 г.
12x2x2,5 35,6 2185
16x2x2,5 39,1 2608
20x2x2,5 44,2 3404
24x2x2,5 48,9 3964
