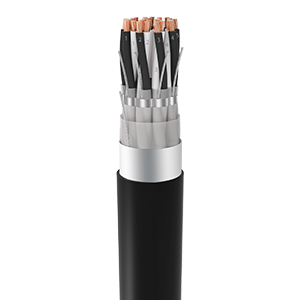

RE-Y(St)Y-fl PIMF

Эти кабели используются для подключения приборов и систем управления для передачи аналоговых или цифровых сигналов для внутреннего и внешнего применения. Эти кабели не должны подключаться напрямую к электросети или другим источникам с низким сопротивлением, поскольку они не предназначены для использования в качестве источника питания.

Доступные функции по запросу

• Версия на 300 В

• Версия Yw 105ºC

• Устойчивость к углеводородам

• Усиленная оболочка типа Yv

• Маслостойкий

• Защита от термитов и грызунов

• стойкость к ультрафиолетовому излучению

• Версия LSF (без дыма)

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: электролитические, многопроволочные, отожженные гладкие медные провода в соответствии с IEC 60228, класс 2 (класс 1 или класс 5 и / или луженые по запросу)
ИЗОЛЯЦИЯ: ПВХ пластикат согласно EN50290-2-21 витые пары черного / белого цвета с пронумерованными жилами
СВЯЗЫВАЮЩАЯ ЛЕНТА: полиэфирная пленка на каждой витой паре.
ИНДИВИДУАЛЬНЫЙ ЭКРАН: алюминиевая / полиэфирная фольга с луженым медным заземляющим проводом, непосредственно контактирующим с металлической стороной фольги.
СВЯЗЫВАЮЩАЯ ЛЕНТА: полиэфирная фольга на общей жилке кабеля, образованная скрученными парами.
КОЛЛЕКТИВНЫЙ ЭКРАН: алюминиевая / полиэфирная фольга с луженым медным заземляющим проводом, непосредственно контактирующим с металлической стороной фольги.
ВНЕШНЯЯ ОБОЛОЧКА: Огнестойкий состав ПВХ согласно EN50290-2-22 Синий для искробезопасного кабеля Черный для УФ-устойчивого и / или неискробезопасного кабеля Другие цвета по запросу

НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 500 В переменного тока.
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 2000 В x 1 мин. (ядро: ядро / ядро: экран)
РАБОЧАЯ ТЕМПЕРАТУРА: -30 ° C / + 70 ° C (во время работы) - 5 ° C / + 50 ° C (во время установки)
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА (ФИКСИРОВАННЫЙ): 7,5 x D
КОНСТРУКЦИЯ: EN 50288-7
ВИДЫ МАТЕРИАЛОВ И ИСПЫТАНИЯ: EN 50290-2 серия
ЭЛЕКТРИЧЕСКИЕ И МЕХАНИЧЕСКИЕ ИСПЫТАНИЯ: серия EN 50289
ОГНЕСТОЙКИЙ: IEC 60332 / 1-2, IEC 60332 / 3-24 Cat C

Электрические характеристики

Размер проводника (класс 2)	ном.	мм2	0,5	0,75	один	1.3	1.5	2,5
Сопротивление проводника	Максимум.	Ом / км	36,7	25	18,5	14,2	12,3	7,6
Изоляционное сопротивление	мин.	МОмxкм	сто
Взаимная емкость	Максимум.	нФ / км	250
Индуктивность	Максимум.	мГн / км	один
Соотношение L / R	Максимум.	мкГн / Ом	25	25	25	40	40	60
(*) При 20 ° C

Физические характеристики

Поперечное сечение (мм2)	Номинальный общий диаметр (мм)	Приблизительный вес (кг / км)
2x2x0,5	10.1	102
4x2x0,5	11,7	156
5x2x0,5	13	190
6x2x0,5	14.1	220
8x2x0,5	16	284
10x2x0,5	18,2	351
12x2x0,5	18,8	400
16x2x0,5	21,1	516
20x2x0,5	23,7	636
24x2x0,5	26,4	759
2x2x0,75	11.2	122
4x2x0,75	13,2	197
5x2x0,75	14,4	234
6x2x0,75	16	279
8x2x0,75	18,1	360
10x2x0,75	20,6	445
12x2x0,75	21,3	509
16x2x0,75	24	567
20x2x0,75	26,8	809
24x2x0,75	30	966
2x2x1	11,6	133
4x2x1	13,7	218
5x2x1	15	260
6x2x1	16,5	310
8x2x1	18,7	400
10x2x1	21,4	532
12x2x1	22,1	569
16x2x1	24,7	735
20x2x1	27,8	907
24x2x1	31 год	1084
2x2x1,3	12,5	158
4x2x1,3	14,5	254
5x2x1,3	16.1	311
6x2x1,3	17,6	363
8x2x1,3	20	470
10x2x1,3	23	584
12x2x1,3	23,8	683
16x2x1,3	26,7	884
20x2x1,3	30	1090
24x2x1,3	33,4	1302
2x2x1,5	13	168
4x2x1,5	15,2	279
5x2x1,5	16,6	334
6x2x1,5	18,3	398
8x2x1,5	20,8	515
10x2x1,5	23,8	638
12x2x1,5	24,6	735
16x2x1,5	27,5	951
20x2x1,5	30,9	1175
24x2x1,5	34,7	1420
2x2x2,5	15.3	234
4x2x2,5	18,1	395
5x2x2,5	19,8	475
6x2x2,5	21,8	566
8x2x2,5	24,8	734
10x2x2,5	28,4	911
12x2x2,5	29,6	1069
16x2x2,5	33,1	1385
20x2x2,5	37,4	1728
24x2x2,5	41,7	2062
