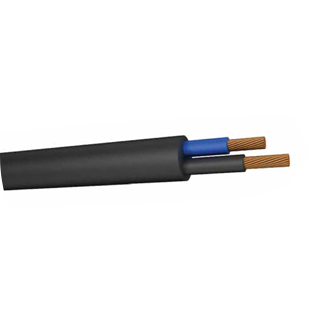

SIGNALLING CABLE

Оставить заявку

Эти кабели предназначены для использования в дистанционном управлении путевой сигнализацией.

подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Электролитическое отжигают, класс 2 мель медных луженых проволок
Изоляция: LSZH тип эластомера соединения для A1, A2 и типы A3, GP4 тип эластомера соединения для других типов
экрана: Коллективный экранированный с AL-PET фольгой и дренажным проводом (только C3 и E3 Типы )
ОБОЛОЧКА: Эластомерный компаунд типа RS2 для типов B1, B2, C1, C2 и C3, эластомерный компаунд типа LSZH для других типов
ЦВЕТ: Черный (другие цвета по запросу)

РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА: Макс. 60ºC
ТЕМПЕРАТУРА КОРОТКОГО ЗАМЫКАНИЯ ПРОВОДНИКА: Макс.
РАБОЧАЯ ТЕМПЕРАТУРА 200ºC : Sabit / фиксированная: -25ºC… + 85ºC ОГНЕСТОЙКИЙ
: BS EN 60332-1-2 ТЕПЛОУСТОЙЧИВОСТЬ



КОЛИЧЕСТВО ПРОВОДНИКОВ X ПОПЕРЕЧНОЕ СЕЧЕНИЕ
(мм2		 ТИП НАРУЖНЫЙ ДИАМЕТР
Прибл. (мм)		 КОЭФФИЦИЕНТ МЕДИ
(кг / км)		 ВЕС КАБЕЛЯ
(кг / км)		 ПОПЕРЕЧНОЕ
(мм2)		 ТИП КАБЕЛЯ МАКС.КОНД. СОПРОТИВЛЕНИЕ
(Ом / км) при 20 ° C {DC}
1 × 0,75 A1 2,9 7.2 16 0,75 A1 / A2 / A3 24,8
1 × 1,15 A1 3,2 11.04 20 1,5 A1 / A2 / A3 17,3
1 × 0,75 A2 4,5 7.2 30 0,75 B1 / B2 / D1 / D2 24,8
1 × 1,15 A2 4,7 11.04 35 год 1,5 B1 / B2 / D1 / D2 12,2
2 × 0,75 A3 8,1 14,4 67 2,5 B1 / B2 / D1 / D2 7,56
4 × 0,75 A3 9,5 28,8 108 10 B1 / B2 / D1 / D2 1,84
6 × 0,75 A3 11,5 43,2 160 35 год B1 / B2 / D1 / D2 1,16
10 × 0,75 A3 13,8 72 259 70 B2 / D2 0,27
14 × 0,75 A3 15,1 100,8 495 95 B2 / D2 0,195
36 × 0,75 A3 21,9 259,2 752 2,5 C1 / C2 / C3 8,21
1 × 10 B1 10,5 96 205 2,5 E1 / E2 / E3 8,21
1 × 35 B1 14,6 336 495
2 × 1,5 Би 2 10,9 28,8 135
2 × 2,5 Би 2 11,93 48 170
2 × 10 Би 2 17 192 443
2 × 35 Би 2 25,8 672 1232
2 × 70 Би 2 32,8 1344 2043
2 × 95 Би 2 38,1 1824 г. 2945
10 × 0,75 Би 2 15,6 72 280
10 × 1,5 Би 2 17,7 144 401
12 × 0,75 Би 2 16,2 86,4 321
12 × 1,5 Би 2 17,3 172,8 410
19 × 0,75 Би 2 17,4 136,8 425
19 × 1,5 Би 2 19,9 273,6 615
19 × 2,5 Би 2 22 456 815
27 × 0,75 Би 2 22,5 194,4 606
27 × 1,5 Би 2 24,09 388,8 897
27 × 2,5 Би 2 26,5 648 1200
37 × 0,75 Би 2 25,3 266,4 786
37 × 1,5 Би 2 27,9 532,8 1126
37 × 2,5 Би 2 29,8 888 1600
48 × 0,75 Би 2 28,9 345,6 972
48 × 1,5 Би 2 32,5 691,2 1280
48 × 2,5 Би 2 35,1 1152 2010 г.
6P0,75 Би 2 22,2 43,2 470
1 × 2,5 C1 11,7 24 174
2 × 2,5 C2 16,8 48 342
4 × 2,5 C2 18,6 96 445
7 × 2,5 C2 21,2 168 590
10 × 2,5 C2 25,5 240 784
12 × 2,5 C2 26,2 288 868
1П2,5 C3 16,6 28,8 250
1 × 10 D1 10,5 96 205
1 × 35 D1 14,6 336 495
2 × 1,5 D2 10,9 28,8 135
2 × 2,5 D2 11,93 48 170
2 × 10 D2 17 192 443
2 × 16 D2 18,8 307,2 630
2 × 35 D2 25,8 672 1232
2 × 70 D2 32,8 1344 2043
2 × 95 D2 38,1 1824 г. 2945
10 × 0,75 D2 15,6 72 280
10 × 1,5 D2 17,7 144 401
12 × 0,75 D2 16,2 86,4 321
12 × 1,5 D2 17,3 172,8 410
19 × 0,75 D2 17,4 136,8 425
19 × 1,5 D2 19,9 273,6 615
19 × 2,5 D2 22 456 815
27 × 0,75 D2 22,5 194,4 606
27 × 1,5 D2 24,09 388,8 897
27 × 2,5 D2 26,5 648 1200
37 × 0,75 D2 25,3 266,4 786
37 × 1,5 D2 27,9 532,8 1126
37 × 2,5 D2 29,8 888 1600
48 × 0,75 D2 28,9 345,6 972
48 × 1,5 D2 32,5 691,2 1280
1 × 2,5 E1 11,7 24 174
2 × 2,5 E2 16,8 48 342
4 × 2,5 E2 18,6 96 445
7 × 2,5 E2 21,2 168 590
10 × 2,5 E2 25,5 240 784
12 × 2,5 E2 26,2 288 868
1П2,5 E3 16,6 28,8 250
