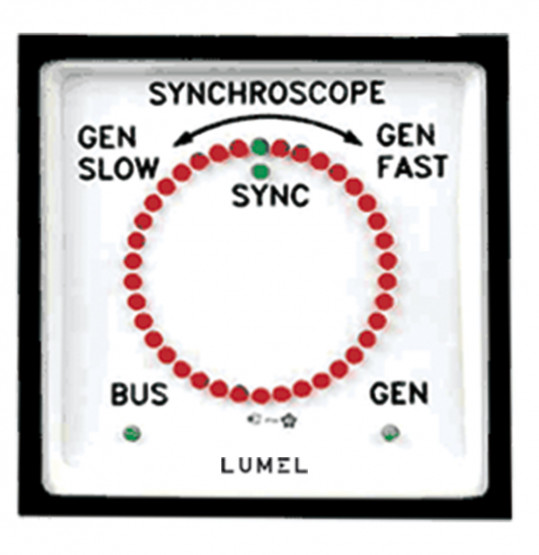

Синхроноскоп SA19, SA12

Синхроскопы типов SA12 и SA19 предназначены для световой индикации фактической разности фаз между напряжением ШИНЫ (опорное напряжение) и напряжением ГЕНЕРАТОРА (входящее напряжение).

Они обозначают реальную разность частот, соответствующую обратному времени, затрачиваемому на один оборот освещаемого векторного пятна. Когда два генератора соединены параллельно, необходимо, чтобы величина напряжения, частота и фаза были одинаковыми.

Таким образом, синхроноскопы используются для обозначения разности фаз и частот между двумя генераторами переменного тока, которые должны быть подключены параллельно.

Идеальная визуализация на круглой диодной гистограмме
Один или два диапазона входного напряжения
Диапазон входного сигнала: 57...500 В
Диапазон частот: 35 - 70 Гц
Внешние размеры:

96 х 96 х 111,5 мм (тип SA19)
144 х 144 х 111,5 мм (тип SA12)

Технические параметры

Сертификат
