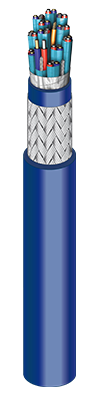

Удлинительный кабель термопары общего назначения с экранированной стальной проволокой P/IS/OS/P/SWB/P

ОБЩИЕ ХАРАКТЕРИСТИКИ

1. Проводник: одножильный или многожильный удлинительный кабель термопары от 12 до 22 AWG (от 2,44 до 0,63 мм) в соответствии со стандартами ASTM E230 и ANSI MC96.1.
2. Изоляция: номинальный диаметр 0,016 дюйма (0,40 мм) из негорючего ПВХ.
3. Цвет: Положительные выводы пронумерованы в соответствии с ASTM E230 и ANSI MC96.1 (доступны другие цвета)
4. Структура: Витые пары
5. Индивидуальный экран: алюминиевая/полиэфирная лента 0,00135 дюйма (0,03 мм) с перекрытием 25 %.
6. Провод заземления Perline: 22 AWG (0,61 мм), 7-жильный провод из луженой меди.
7. Жила связи: 22 AWG (0,61 мм), изолированный 7-жильный медный провод номиналом 0,015 дюйма (0,38 мм), оранжевый ПВХ (4 пары и больше)
8. Экран кабеля: алюминиевая/полиэфирная лента толщиной 0,002 дюйма (0,05 мм) с перекрытием 25 %.
9. Провод заземления кабеля: 20 AWG (0,91 мм), 7-жильный из луженой меди
10. Внутренняя оболочка: огнестойкий ПВХ со шнуром питания под оболочкой.
11. Броня (SWB): 80% проволочная сетка из оцинкованной стали
12. Внешняя оболочка: огнестойкая оболочка из ПВХ с разрывным шнуром

УПАКОВКА

Катушка, пластиковая катушка, деревянная катушка.

ОБЛАСТЬ ПРИМЕНЕНИЯ

• нефтехимические заводы.
• Общественные и промышленные объекты.
• Схемы термопар.
• Его можно сразу закапывать и расширять.
• NEC пункт 725 для использования в опасных зонах Класса 1 Раздела 2.
• Соответствует NEC 725 и используется в цепях класса 2 и класса 3.
