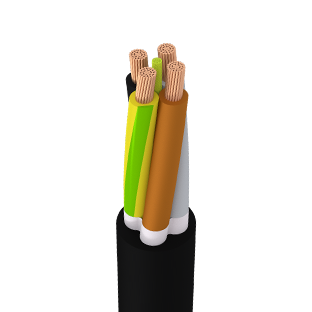

ÜNFLEX PUR — HF
Для использования в качестве энергетического и контрольного кабеля в фестонных системах и в
качестве цепного кабеля. Также подходит для барабанной намотки кабеля при умеренных механических
нагрузках, скручивании, растяжении и крутящем моменте. Куртка из специального полиуретанового
компаунда обеспечивает очень хорошую защиту от гидролиза, растворителей, щелочей и масел.
подробные параметры в КАТАЛОГЕ
ПРОВОДНИК: Электролитический, многопроволочный, простой отожженный медный провод класса 5 согласно IEC 60228 ИЗОЛЯЦИЯ: Все жилы изолированы безгалогенным компаундом на основе полиэстера. ИДЕНТИФИКАЦИЯ ЖЕЛЕЗО: До 5 жил: окрашены в соответствии с DIN VDE 0293-308; От 6 жил: белые жилы с черными цифрами НАКЛАДКА: центральный текстильный силовой элемент, сердечники уложены концентрическими слоями с меньшей длиной укладки. ВНЕШНЯЯ ОБОЛОЧКА: Не содержит галогенов, огнестойкий полиуретановый компаунд Черный - Желтый - Оранжевый
КОНСТРУКЦИЯ: В целом в соответствии с IEC 60502 ЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-501, 502, 503, 508 НЕЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-401, 402, 602, 303, 615 ОБЩИЕ ТРЕБОВАНИЯ: DIN VDE 0250-1 и IEC 60502 ОГНЕСТОЙКИЙ: IEC 60332-1 МАСЛОУСТОЙЧИВЫЙ: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 0,6 / 1 кВ МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 0,7 / 1,2 кВ МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА: 0,9 / 1,8 кВ ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 3,5 кВ МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА: 6 x D (фиксированное приложение) 8 x D (мобильные приложения) ТЕКУЩАЯ МОЩНОСТЬ: В соответствии с DIN VDE 0298-4 МАКСИМУМ. ТЕМПЕРАТУРА ПОВЕРХНОСТИ: Стационарная установка - от -50 ° C до + 80 ° C МАКСИМУМ. ТЕМПЕРАТУРА НА ПРОВОДЕ: Мобильная эксплуатация - от 40 ° C до + 80 ° C в эксплуатации + 90 ° C в условиях короткого замыкания + 250 ° C МАКСИМУМ. НАГРУЗКА НА РАСТЯЖЕНИЕ ПРОВОДНИКА: 15 Н / ммÇ МАКСИМУМ. ТОРСИОН: ± 25 º / м СКОРОСТЬ ПУТЕШЕСТВИЯ В ФЕСТОННЫХ СИСТЕМАХ: до 200 м / мин В ПРИМЕНЕНИИ НАМАТЫВАНИЯ: до 60 м / мин. горизонтальный В ЦЕПНЫХ СИСТЕМАХ: до 200 Н / мм
| Поперечное сечение (мм2) | Общий диаметр Мин. - Макс. (мм) | Приблизительный вес (кг / км) |
|---|---|---|
| 3 х 1,5 | 6,5 - 7,5 | 118 |
| 4 х 1,5 | 8,1 - 9,1 | 124 |
| 7 х 1,5 | 9,0 - 10,0 | 220 |
| 12 х 1,5 | 14,3 - 15,5 | 320 |
| 18 х 1,5 | 14,5 - 15,7 | 380 |
| 24 х 1,5 | 16,5 - 17,8 | 500 |
| 30 х 1,5 | 19,6 - 21,0 | 680 |
| 3 х 2,5 | 8,1 - 9,1 | 130 |
| 4 х 2,5 | 9,2 - 10,2 | 160 |
| 5 х 2,5 | 9,8 - 11,0 | 180 |
| 7 х 2,5 | 11,5 - 12,7 | 250 |
| 12 х 2,5 | 16,5 - 17,7 | 470 |
| 18 х 2,5 | 16,7 - 17,9 | 580 |
| 24 х 2,5 | 19,2 - 20,4 | 770 |
| 30 х 2,5 | 24,9 - 26,5 | 1040 |
| 4 х 4 | 10,3 - 11,5 | 234 |
| 5 х 4 | 11,6 - 12,7 | 280 |
| 4 х 6 | 12,1 - 13,2 | 320 |
| 5 х 6 | 14,0 - 15,2 | 420 |
| 4 х 10 | 15,0 - 16,2 | 520 |
| 5 х 10 | 16,2 - 17,5 | 630 |
| 4 х 16 | 17,7 - 18,9 | 750 |
| 5 х 16 | 19,4 - 20,6 | 930 |
| 4 х 25 | 21,1 - 22,5 | 1160 |
| 5 х 25 | 23,2 - 24,5 | 1380 |
| 4 х 35 | 25,8 - 27,4 | 1660 |
| 4 х 50 | 31,0 - 33,0 | 2400 |
