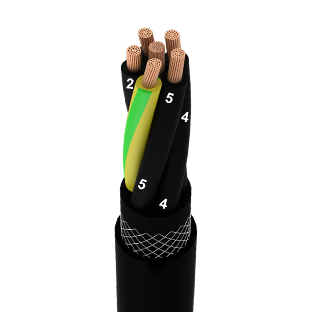

ÜNFLEX TROMMEL PUR — HF
Для использования в качестве барабанного намоточного троса при высоких механических нагрузках,
скручивании, растяжении и крутящем моменте. вертикальный барабан намотки кабеля при умеренных
механических нагрузках. Сильный член был интегрирован в увеличивают растягивающую нагрузку,
ускорение и скорость. Куртка из специального полиуретанового компаунда обеспечивает очень хорошую защита от гидролиза, растворителей, щелочей и масел.
подробные параметры в КАТАЛОГЕ
ПРОВОДНИК: Электролитический, многопроволочный, простой отожженный медный провод класса 5 согласно IEC 60228 ИЗОЛЯЦИЯ: Все жилы изолированы безгалогенным компаундом на основе полиэстера. ИДЕНТИФИКАЦИЯ ЖЕЛЕЗО: До 5 жил: окрашены в соответствии с DIN VDE 0293-308; от 6 жил: белые жилы с черными цифрами НАКЛАДКА: центральный текстильный силовой элемент, сердечники уложены концентрическими слоями с меньшей длиной укладки. ВНУТРЕННЯЯ ОБОЛОЧКА: Не содержит галогенов, огнестойкий полиуретановый компаунд. УСИЛЕНИЕ: Элемент, препятствующий скручиванию - Текстильная оплетка НАРУЖНАЯ ОБОЛОЧКА: Не содержит галогенов, огнестойкий полиуретановый компаунд. ЦВЕТ: желтый, черный или оранжевый
КОНСТРУКЦИЯ: В целом в соответствии с IEC 60502 и VDE 0250 ЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-501, 502, 503, 508 НЕЭЛЕКТРИЧЕСКИЕ ИСПЫТАНИЯ: DIN VDE 0472-401, 402, 602, 303, 615 ОБЩИЕ ТРЕБОВАНИЯ: DIN VDE 0250-1 и IEC 60502 ОГНЕСТОЙКИЙ: IEC 60332-1 МАСЛОУСТОЙЧИВЫЙ: HD / EN / IEC 60811-2-1, DIN VDE 0473-811-2-1
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 0,6 / 1 кВ ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 3,5 / кВ МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА: 0,7 / 1,2 кВ МАКСИМУМ. РАБОЧЕЕ НАПРЯЖЕНИЕ ПОСТОЯННОГО ТОКА: 0,9 / 1,8 кВ МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА: 6 x D (фиксированное приложение), 8 x D (мобильное приложение) ТЕКУЩАЯ СПОСОБНОСТЬ: В соответствии с DIN VDE 0298, часть 4 РАБОЧАЯ ТЕМПЕРАТУРА ФИКСИРОВАННОЕ: -50ºC… + 90ºC МОБИЛЬНЫЙ: -40ºC… + 90ºC МАКСИМУМ. НАГРУЗКА НА РАСТЯЖЕНИЕ КАБЕЛЯ: 20 Н / мм² МАКСИМУМ. КРУЧЕНИЕ: ± 25º / м СКОРОСТЬ ПУТЕШЕСТВИЯ В ФЕСТОННЫХ СИСТЕМАХ: до 200 м / мин. ПРИМЕНЕНИЕ: до 200 м / мин. горизонтальный МИНИМАЛЬНОЕ РАССТОЯНИЕ ДЛЯ ИЗМЕНЕНИЯ НАПРАВЛЕНИЯ: 20 X D
| Поперечное сечение (мм2) | Общий диаметр Мин. - Макс. (мм) | Приблизительный вес (кг / км) |
|---|---|---|
| 4 х 1,5 | 10,0 - 11,4 | 146 |
| 5 х 1,5 | 10,6 - 11,8 | 172 |
| 7 х 1,5 | 12,1 - 13,5 | 220 |
| 12 х 1,5 | 15,4 - 17,0 | 356 |
| 18 х 1,5 | 16,9 - 18,4 | 472 |
| 24 х 1,5 | 19,0 - 20,9 | 595 |
| 30 х 1,5 | 21,5 - 23,0 | 740 |
| 42 х 1,5 | 25,0 - 28,5 | 932 |
| 4 х 2,5 | 11,1 - 12,3 | 202 |
| 5 х 2,5 | 11,8 - 13,0 | 228 |
| 7 х 2,5 | 13,5 - 14,7 | 316 |
| 12 х 2,5 | 18,5 - 20,5 | 552 |
| 18 х 2,5 | 19,2 - 20,4 | 664 |
| 24 х 2,5 | 21,2 - 23,6 | 884 |
| 30 х 2,5 | 25,4 - 28,2 | 1086 |
| 36 х 2,5 | 27,0 - 30,0 | 1400 |
| 4 х 4 | 12,2 - 13,6 | 280 |
| 4 х 6 | 13,3 - 14,9 | 370 |
| 4 х 10 | 17,4 - 18,9 | 610 |
| 4 х 16 | 20,0 - 22,1 | 852 |
| 4 х 25 | 22,9 - 25,3 | 1228 |
| 4 х 35 | 28,5 - 30,2 | 1760 |
| 5 х 4 | 13,1 - 14,5 | 324 |
| 5 х 6 | 16,4 - 17,6 | 476 |
| 5 х 10 | 18,7 - 20,5 | 724 |
| 5 х 16 | 21,7 - 24,2 | 1030 |
