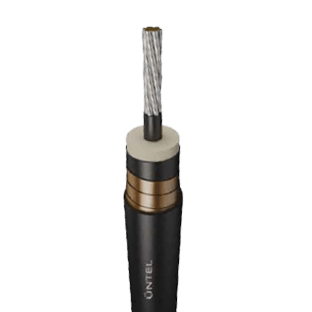

UNT AGL COPPER POWER FLEX — B

Оставить заявку

Подробные параметры в КАТАЛОГЕ

ПРОВОДНИК: Берег отожженной луженой или медных проволок В соответствии с IEC 60228 C - Класс 2 AWG типы , ASTM B8 - Класс B или Класс C
полупроводящего слоя: Экструдированный Полупроводниковая материал
изоляции: ЭПР - Этилен - пропиленовый каучук Материал
полупроводящего слоя: полупроводящего ленты спирально применяется
ЭКРАН: Минимум 20% перекрытия и 100% покрытия спирально наложенной медной лентой ВНЕШНЯЯ КУРТКА
: CPE-XL-HD или CR - HD или неопрен или другой подходящий материал оболочки в соответствии с NEMA WC74 / ICEA S-93-639

РАБОЧАЯ ТЕМПЕРАТУРА ПРОВОДНИКА : -25ºC / + 90ºC
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ: 5 кВ
ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ: 18 кВ
РАДИУС ИЗГИБА: 12 x Внешний диаметр
СТАНДАРТ ИСПЫТАНИЯ: ICEA S-93-639 / NEMA WC74 Спецификация FAA для L824-AC № 150/5345 -7F



Строительство (*) Поперечное
сечение		 Общий
диаметр
мм		 Приблизительный
вес
кг / км		 Максимум. Сопротивление
проводников
при 20 ºC
(Ом / км)		 Текущая
пропускная способность при 45 ºC
(A)
BCL2 / EXSC / EPR / SCT / CUT / CPE-XL 1X6 мм² 12,0 216 3,08 52
TCL2 / EXSC / EPR / SCT / CUT / CPE-XL 1X6 мм² 12,0 216 3,11 52
BAWGB / EXSC / EPR / SCT / CUT / CPE-XL 1X8 AWG 12,6 251 2,14 64
TAWGB / EXSC / EPR / SCT / CUT / CPE-XL 1X8 AWG 12,6 251 2,22 64
BAWGB / EXSC / EPR / SCT / CUT / CPE-XL 1X6 AWG 13,6 317 1,35 85
TAWGB / EXSC / EPR / SCT / CUT / CPE-XL 1X6 AWG 13,6 317 1,40 85
